Name: 32 fibre resistenza all'abrasione acciaio inossidabile indurito S136 FC UPC Fibra ottica lucidatura Jig
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: FC-UPC-32, FC/UPC32
Price: 2.00 USD
Availability: InStock

32 fibre resistenza all'abrasione acciaio inossidabile indurito S136 FC UPC Fibra ottica lucidatura Jig

MOQ

CN¥2,525.75-2,756.23

prezzo

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Peso: 1,5 kg

materiale: Acciaio inossidabile temprato s136

Dimensioni: 174 mmx174 mmx8 mm

No. di fibra: 32

Perdita di inserzione SM/UPC: ≤0.20db

Perdita di inserzione SM/APC: ≤0.20db

Perdita di inserzione MM/UPC: ≤0,50 dB

Perdita di rendimento SM/UPC: ≥55dB

Perdita di rendimento SM/APC: ≥60db

Perdita di reso MM/UPC: ≥30dB

Raggio di curvatura UPC: 5-25 mm

Raggio di curvatura APC: 5-12 mm

Offset dell'apice: 0-50μm

Altezza della fibra: -100~+50μm

APC angolare: 8,00+/-0,50°

Evidenziare:

Dispositivo di lucidatura a 32 fibre

Maschera di lucidatura in fibra ottica resistente all'abrasione

Maschera di lucidatura UPC in acciaio inossidabile temprato S136 FC

Informazioni di base

Luogo di origine: Guangdong, Cina

Marca: chuanglixun

Numero di modello: FC-UPC-32, FC/UPC32

Termini di pagamento e spedizione

Galleria

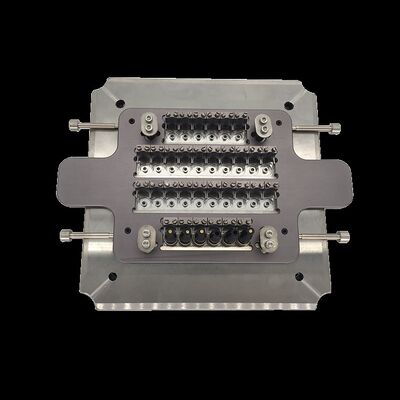

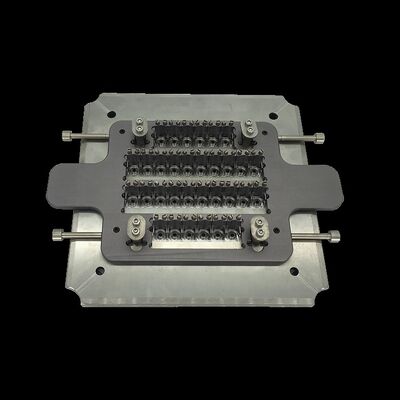

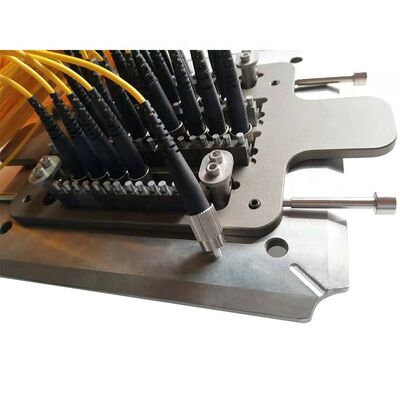

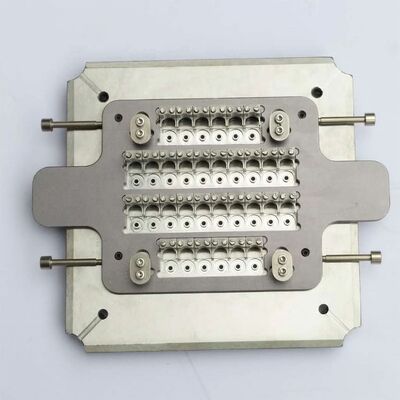

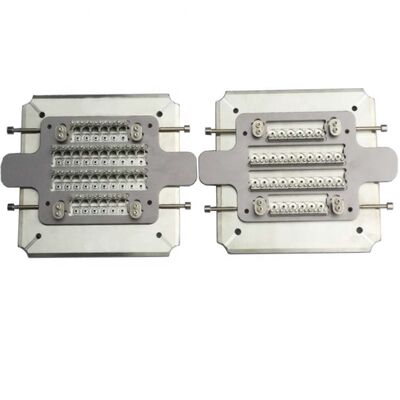

32 fibre resistenza all'abrasione acciaio inossidabile indurito S136 FC UPC Fibra ottica lucidatura Jig

Descrizione di prodotto

FC UPC 32-Fibre Polishing Jig Equipment (apparecchiature per la lucidatura delle fibre)

Disegno speciale di un dispositivo di lucidatura portatile in fibra ottica in acciaio inossidabile resistente all'abrasione per connettori FC UPC con funzionalità di montaggio e smontaggio rapidi.

Caratteristiche del prodotto

Disegnati per la macinazione e la lucidatura di connettori FC UPC
Poligrafia della finitura di alta qualità con ottimo tasso di passaggio 3D e basso tasso di ripetizione
Fabbricazione di apparecchiature di montaggio e smontaggio rapido per un funzionamento facile e flessibile
Costruzione resistente all'usura e alla ruggine, resistente alle deformazioni
L'aggiunta di un adattatore FC UPC sostitutivo all'apparecchio prolunga la durata dell'apparecchio

Specifiche tecniche

Luogo di origine	Cina
Marchio	Chuanglixun
Numero di modello	FC-PC-36
Tipo	Fibra ottica di lucidatura Jig
Numero di posizioni di fibre	32 posizioni
Applicazione	FTTH, produzione di cordoni a fibre ottiche
Funzione	Connettori FC UPC
Dimensioni	174 mm × 174 mm × 20 mm
Peso	1.5 kg
Materiale	Acciaio inossidabile temperato S136
Pacco	Perno e cartone
MOQ	1 PCS

Performance di lucidatura

Polizione di alta qualità della superficie finale senza macchie bianche o graffi, bordi di fibre chiaramente visibili

Risultati dei test di perdita di inserimento e perdita di ritorno

Tipo di connettore	SM/UPC	SM/APC	MM/UPC
Perdita di inserimento	≤ 0,20 dB	≤ 0,20 dB	≤ 0,50 dB
Risultato di perdita	≥ 55 dB	≥ 60 dB	≥ 30 dB

Risultati dei test di geometria

Parametri	Criterio UPC	Criterio APC
Raggio di curvatura	5-25 mm	5-12 mm
Offset dell' apice	0-50 μm	0-50 μm
Altezza della fibra	-100~+50 μm	-100~+50 μm
Angolo	n/a	80,00+/-0,50°

Informazioni relative al fabbricante

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. è stata fondata nel 2010 come azienda di apparecchiature di comunicazione ottica che integra ricerca e sviluppo, produzione,Servizio post-vendita e servizi tecniciForniamo prodotti di alta qualità, servizio post-vendita completo e supporto tecnico gratuito per le sfide di produzione dei connettori a fibra ottica.
