Jig di lucidatura in fibra ottica con acciaio inossidabile S136 per perdita di inserimento ≤ 0,20dB

1
MOQ
CN¥2,935.40-3,105.20
prezzo
Jig di lucidatura in fibra ottica con acciaio inossidabile S136 per perdita di inserimento ≤ 0,20dB
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
materiale: Acciaio inossidabile S136
Dimensioni: 174 mmx174 mmx7,2 mm
Peso netto: 1,5 kg
Perdita di inserzione: ≤0.20db
Perdita di ritorno: ≥55dB
No. di fibra: 40
Diametro ghiera in fibra: 2,5 mm
Perdita di inserzione SM/UPC: ≤0.20db
Perdita di inserzione SM/APC: ≤0.20db
Perdita di inserzione MM/UPC: ≤0,50 dB
Perdita di ritorno SM/UPC: ≥55dB
Perdita di ritorno SM/APC: ≥60db
Perdita di ritorno MM/UPC: ≥30dB
Raggio di curvatura: 5-25 mm (UPC), 5-12 mm (APC)
Offset dell'apice: 0-50μm
Evidenziare:

Dispositivo di lucidatura a 40 porte

,

Maschera per lucidatura a fibra ottica in acciaio inossidabile S136

,

Perdita di inserzione ≤0
Informazioni di base
Luogo di origine: Guangdong, Cina
Marca: chuanglixun
Numero di modello: PC-40, PC-40
Termini di pagamento e spedizione

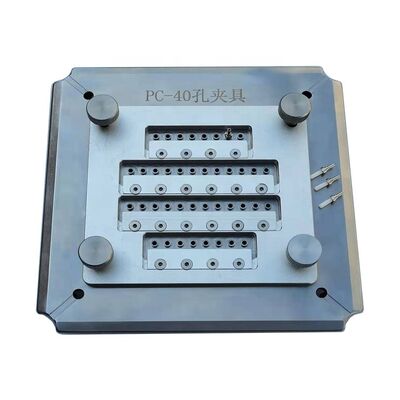

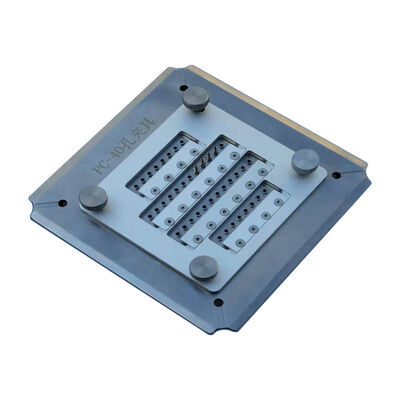

Descrizione di prodotto
ST FC SC Patch Cord 2.5mm Ferrule 40 Port Fibre Ottica Polish Jig Polishing Fixture
Questo apparecchio di lucidatura in fibra ad alta stabilità offre una qualità superficiale eccezionale per le applicazioni di lucidatura dei connettori ottici.Prodotto in acciaio smaltato S2316 con trattamento termico per una durata di vita prolungata.
Caratteristiche del prodotto
  • Progettato per i connettori in fibra ottica FC, SC, ST, LC/PC da 2,5 mm
  • Facile da cambiare con un funzionamento semplice e flessibile
  • Alta efficienza - lucida fino a 40 ferrule in un ciclo
  • Il rendimento del primo passaggio per la qualità della faccia finale raggiunge il 98% – 100%
  • Struttura IPC con compressione indipendente per ciascun connettore
  • Perdita di ritorno UPC ≥ 55 dB, perdita di inserimento ≤ 0,20 dB (tipico)
  • Gli accessori sostituibili estendono notevolmente la durata di vita
  • Disegni personalizzati disponibili per i connettori SC, FC e ST in base alle esigenze del cliente
Jig di lucidatura in fibra ottica con acciaio inossidabile S136 per perdita di inserimento ≤ 0,20dB 0 Jig di lucidatura in fibra ottica con acciaio inossidabile S136 per perdita di inserimento ≤ 0,20dB 1
Specifiche tecniche
Modello PC
Dimensione 174 mm x 174 mm x 7,2 mm
Peso netto 1.5 kg
Peso dell'imballo 10,7 kg
Materiale Acciaio S136
Applicazione Tenere i connettori in fibra ottica Ferrule e lucidatura
Diametro della ferrule in fibra 2.5 mm
Perdita di inserimento ≤ 0,20 dB
Risultato di perdita ≥ 55 dB
Numero di fibre 40
MOQ 1 pezzo
Jig di lucidatura in fibra ottica con acciaio inossidabile S136 per perdita di inserimento ≤ 0,20dB 2
Ottenere un preventivo gratuito tramite noi >>> GO

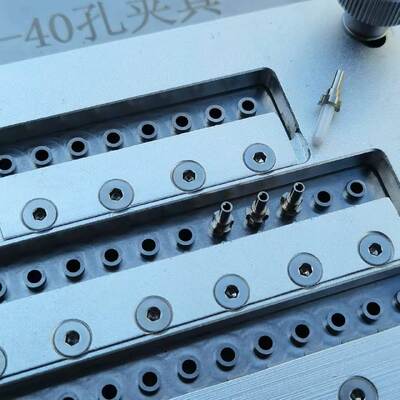

Effetto lucidante
Fabbricazione in cui sono utilizzate le seguenti caratteristiche:
Jig di lucidatura in fibra ottica con acciaio inossidabile S136 per perdita di inserimento ≤ 0,20dB 3
Polito di alta qualità, senza macchie bianche, senza graffi e con bordi di fibra ben visibili.
Risultati dei test ILRL
Jig di lucidatura in fibra ottica con acciaio inossidabile S136 per perdita di inserimento ≤ 0,20dB 4
Tipo di connettore SM/UPC SM/APC MM/UPC
Perdita di inserimento ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Risultato di perdita ≥ 55 dB ≥ 60 dB ≥ 30 dB
Risultati dei test di geometria
Jig di lucidatura in fibra ottica con acciaio inossidabile S136 per perdita di inserimento ≤ 0,20dB 5
- No, no, no, no. Parametri Criterio UPC Criterio APC
1 Raggio di curvatura 5-25 mm 5-12 mm
2 Offset dell' apice 0-50 μm 0-50 μm
3 Altezza della fibra -100~+50 μm -100~+50 μm
4 Angolo n/a 80,00+/-0,50°
Profilo aziendale
Jig di lucidatura in fibra ottica con acciaio inossidabile S136 per perdita di inserimento ≤ 0,20dB 6
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Fondata nel 2010, siamo una società di apparecchiature per la comunicazione ottica che integra ricerca e sviluppo, produzione, servizio post-vendita e servizi tecnici.eccellente servizio post-vendita, e supporto tecnico gratuito per le sfide della produzione di connettori in fibra ottica.
Domande frequenti
Lei è una fabbrica o un commerciante?
Siamo una fabbrica.
Qual è il vostro MOQ?
MOQ 1 pezzo.
Fornisce dei servizi di campionamento?
Sì, forniamo campioni.
Come mi consegnerete?
Spediamo tramite DHL o FedEx in 4-6 giorni. Il tempo di consegna può variare in base alla quantità dell'ordine.
Come paghiamo?
Pagamento anticipato o metodi di pagamento multipli, inclusi T/T e T/L.
Quanto dura la garanzia del vostro prodotto?
1 anno di garanzia con riparazioni gratuite (esclusi i consumabili).
Fornisce servizi personalizzati?
Sì, forniamo servizi personalizzati secondo i requisiti e le specifiche del cliente.
Jig di lucidatura in fibra ottica con acciaio inossidabile S136 per perdita di inserimento ≤ 0,20dB 7
