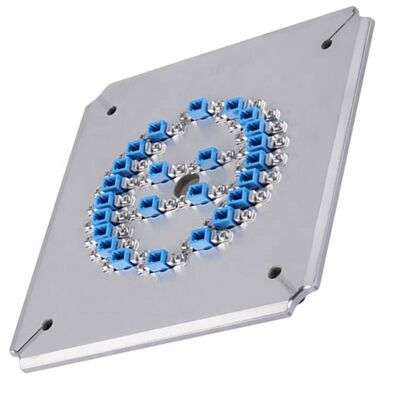

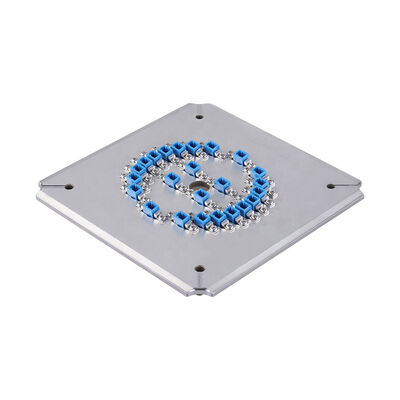

Fabbrica di lucidatura LC-APC a 24 nuclei con acciaio inossidabile S2316 per la lucidatura ad alta efficienza in fibra ottica
Dettagli del prodotto
| No. di fibra: | 24 | Peso: | 1,5 kg |
|---|---|---|---|
| Dimensioni: | 174mm*174mm*26mm | Tipo di connettore: | LC APC |
| Fine-fronte: | APC | Diametro della ferrule: | 1,25 mm |
| Capacità: | 24 posizioni | Perdita di inserzione: | ≤0.20db |
| Perdita di ritorno: | ≥60 dB (PC) | materiale: | Acciaio inossidabile |
| Peso netto: | 1,3 chilogrammi | Peso lordo: | 1,5 chilogrammi |
| Raggio di curvatura: | 5-25 mm | Offset dell'apice: | 0-50μm |
| Altezza della fibra: | -100~+50μm | ||
| Evidenziare |
24 Dispositivo per la lucidatura del nucleo,Maschera per lucidatura a fibra ottica in acciaio inossidabile S2316,Supporto per lucidatura LC-APC ad alta efficienza |
||
Descrizione del prodotto
- Dispositivi per la trasmissione di energia elettrica
- Sostituzione facile con funzionamento semplice e flessibile
- Alta efficienza: 24 o 36 o 48 connettori per ciclo di lucidatura
- Il rendimento del primo passaggio per la qualità della faccia finale raggiunge il 98%-100%
- Struttura IPC con compressione indipendente per ciascun connettore
- Perdita di ritorno APC ≥ 60 dB, perdita di inserimento ≤ 0,20 dB (tipica)
- Gli accessori sostitutivi prolungano la vita utile

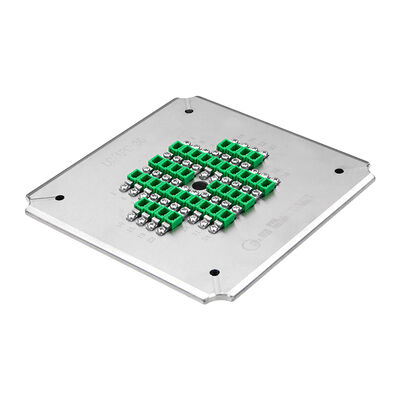

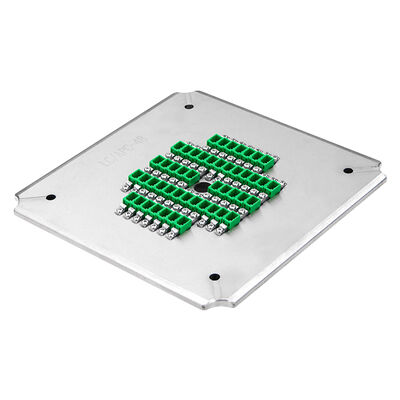

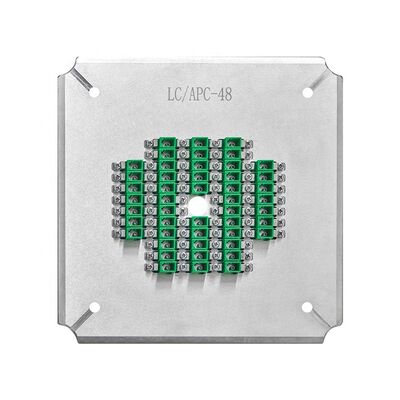

| Modello | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| Marchio | CLX | CLX | CLX |
| Tipo di connettore | LC APC | LC APC | LC APC |
| Figura finale | APC | APC | APC |
| Diametro della ferrule | 1.25 mm | 1.25 mm | 1.25 mm |
| Capacità | 24 posizioni | 36 posizioni | 48 posizioni |
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Risultato di perdita | ≥ 60 dB (PC) | ≥ 60 dB (PC) | ≥ 60 dB (PC) |
| Applicazione | Connettori APC LC montati per la lucidatura | Connettori APC LC montati per la lucidatura | Connettori APC LC montati per la lucidatura |
| Materiale | Acciaio inossidabile | ||
| Dimensione (L*W*H) | 174* 174*26 mm | ||
| Peso netto / peso lordo | 10,3 kg / 1,5 kg | ||
| Macchine adatte | Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e simili | ||
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Risultato di perdita | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametro | Criterio UPC | Criterio APC |
|---|---|---|
| Raggio di curvatura | 5-25 mm | 5-12 mm |
| Offset dell' apice | 0-50 μm | 0-50 μm |
| Altezza della fibra | -100~+50 μm | -100~+50 μm |
| Angolo | n/a | 80,00+/-0,50° |
Punti salienti del prodotto
Il dispositivo di lucidatura LC-APC a 24 core ad alta precisione offre un'eccezionale qualità della parte finale con una perdita di ritorno ≥ 60 dB e una perdita di inserzione ≤ 0,20 dB. Presenta struttura in acciaio resistente all'usura, struttura IPC per compressione indipendente e opzioni personalizzabili. Raggiunge una resa al primo passaggio del 98-100% con un funzionamento semplice.
