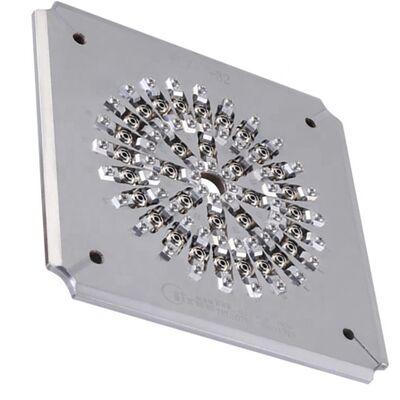

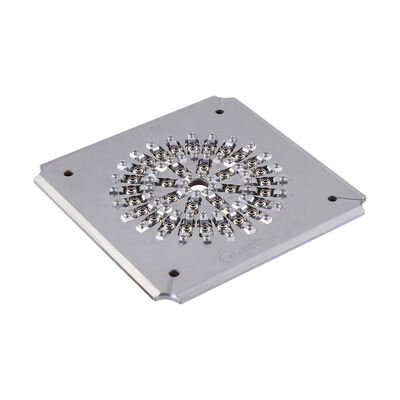

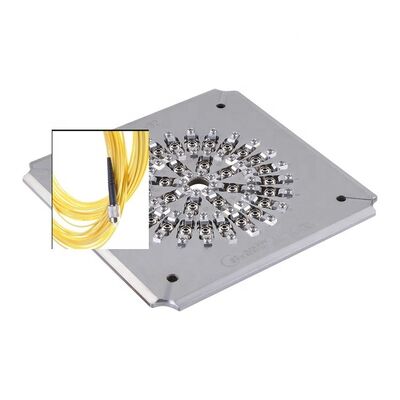

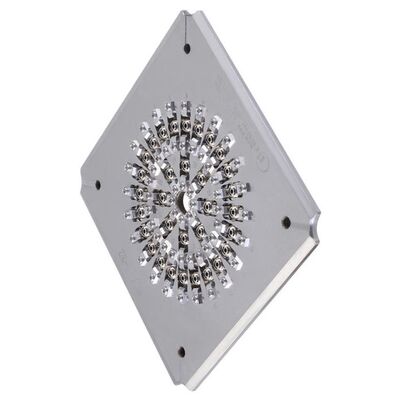

Fabbricazione per la lucidatura dei connettori di acciaio inossidabile indurito S136 32 per finestre lucide di alta qualità
Dettagli del prodotto
| Peso: | 1,3 kg | materiale: | Acciaio inossidabile temprato s136 |
|---|---|---|---|
| Dimensioni: | 174 mm*174 mm*5,1 mm | No. di fibra: | 32 |
| Diametro della ferrule: | 2,5 mm | Capacità: | 32 posizioni |
| Perdita di inserzione: | ≤0.20db | Perdita di ritorno: | ≥55dB (PC) |
| Raggio di curvatura: | 5-25 mm | Offset dell'apice: | 0-50μm |
| Altezza della fibra: | -100~+50μm | Angolo: | 8,00+/-0,50° |
| Fine-fronte: | computer | Tipo di connettore: | PC DI FC |
| Peso netto: | 1,5 chilogrammi | ||
| Evidenziare |
Dispositivo di lucidatura in acciaio inossidabile temprato S136,32 Maschera di lucidatura della fibra del connettore principale,Supporto per lucidatura in fibra ottica con facce terminali lucidate di alta qualità |
||
Descrizione del prodotto
- con una lunghezza massima di 20 mm o più
- Sostituzione facile con funzionamento semplice e flessibile
- Alta efficienza: lucida fino a 24, 32 o 36 connettori per ciclo
- Il rendimento del primo passaggio per la qualità della superficie finale raggiunge il 98% 100%
- Struttura IPC con compressione indipendente per ciascun connettore
- Tasso di passaggio delle interferenze ≥98% (in genere 100% secondo le norme CEI)
- Perdita di ritorno del PC ≥ 55 dB, perdita di inserimento ≤ 0,20 dB (tipica)
- Accessori sostitutivi per prolungare la durata di vita
| Modello | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marchio | CLX | CLX | CLX |
| Tipo di connettore | FC PC | FC PC | FC PC |
| Figura finale | PC | PC | PC |
| Diametro della ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacità | 24 posizioni | 32 posizioni | 36 posizioni |
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Risultato di perdita | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Applicazione | Connettori FC PC montati per la lucidatura | Connettori FC PC montati per la lucidatura | Connettori FC PC montati per la lucidatura |
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Risultato di perdita | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| - No, no, no, no. | Parametri | Criterio UPC | Criterio APC |
|---|---|---|---|
| 1 | Raggio di curvatura | 5-25 mm | 5-12 mm |
| 2 | Offset dell' apice | 0-50 μm | 0-50 μm |
| 3 | Altezza della fibra | -100~+50 μm | -100~+50 μm |
| 4 | Angolo | n/a | 80,00+/-0,50° |
Punti salienti del prodotto
Il dispositivo di lucidatura della fibra FC UPC a 32 core offre superfici terminali di alta qualità con perdita di inserzione ≤ 0,20 dB e perdita di ritorno ≥ 55 dB. Realizzato in acciaio inossidabile temprato per una maggiore durata, lucida 32 connettori per ciclo con una resa al primo passaggio del 98-100%. Opzioni personalizzate disponibili.
