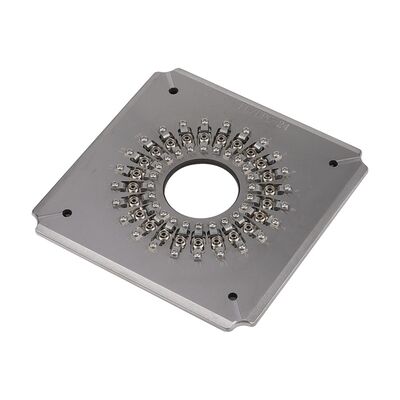

24 Port FC UPC Jig di lucidatura in fibra ottica con acciaio inossidabile indurito S136 per la lucidatura dei connettori ad alta efficienza

1
MOQ
$210.23-230.51
prezzo
24 Port FC UPC Jig di lucidatura in fibra ottica con acciaio inossidabile indurito S136 per la lucidatura dei connettori ad alta efficienza
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
materiale: Acciaio inossidabile temprato s136
Dimensioni: 174 mmx174 mmx5,1 mm
Peso: 1,2 kg
No. di fibra: 24
Tipo di connettore: PC DI FC
Fine-fronte: computer
Diametro della ferrule: 2,5 mm
Capacità: 24 posizioni
Perdita di inserzione: ≤0.20db
Perdita di ritorno: ≥55dB (PC)
Raggio di curvatura: 5-25 mm
Offset dell'apice: 0-50μm
Altezza della fibra: -100~+50μm
Angolo: 8,00+/-0,50°
Rendimento di primo passaggio: 98%～100%
Evidenziare:

Dispositivo di lucidatura a 24 porte

,

Maschera per lucidatura a fibra ottica in acciaio inossidabile temprato S136

,

Supporto per lucidatura ad alta efficienza
Informazioni di base
Luogo di origine: Guangdong, Cina
Marca: chuanglixun
Numero di modello: FC UPC-24, FC UPC-24
Termini di pagamento e spedizione
Descrizione di prodotto
24 Port FC UPC Fibra ottica lucidante
apparecchio di lucidatura a fibre ottiche ad alte prestazioni progettato per i connettori FC UPC, che offre eccezionale qualità e stabilità della superficie per la produzione di connettori a fibra ottica.
24 Port FC UPC Jig di lucidatura in fibra ottica con acciaio inossidabile indurito S136 per la lucidatura dei connettori ad alta efficienza 0

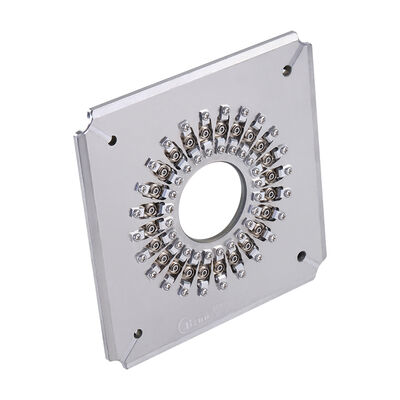

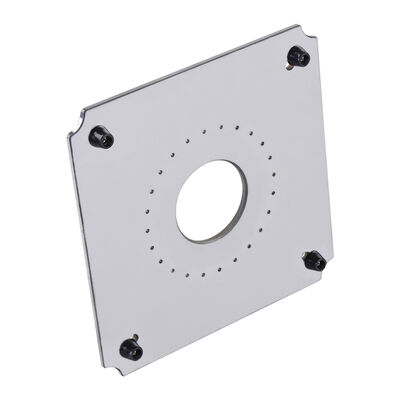

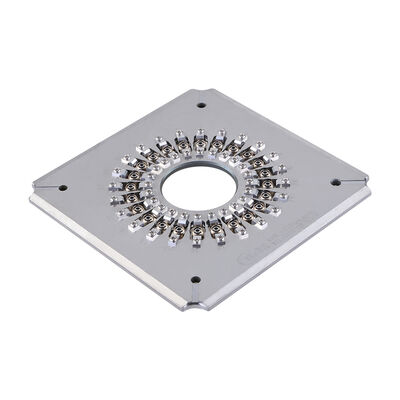

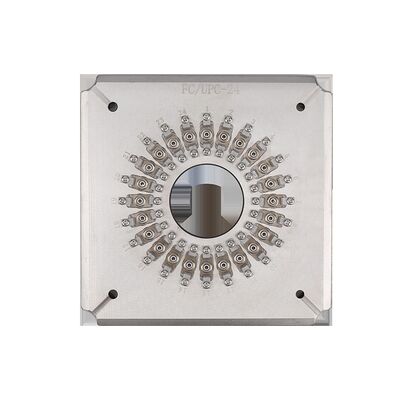

Visualizzazione del prodotto
Questo apparecchio di lucidatura in fibra di precisione offre una elevata stabilità e una qualità superficiale.Disponibile in varie configurazioni per SC, FC, ST, LC connettori e disegni personalizzati.
Caratteristiche chiave
  • con una lunghezza massima di 20 mm o più
  • Facile cambiamento con un funzionamento semplice e flessibile
  • Alta efficienza: lucida fino a 24, 32 o 36 connettori per ciclo
  • Il rendimento del primo passaggio per la qualità della superficie finale raggiunge il 98% – 100%
  • Struttura IPC con compressione indipendente per ciascun connettore
  • Tasso di passaggio delle interferenze ≥98% (tipico 100% secondo le norme CEI)
  • Perdita di ritorno del PC ≥ 55 dB, perdita di inserimento ≤ 0,20 dB (tipica)
  • Accessori sostituibili per una durata di vita prolungata
24 Port FC UPC Jig di lucidatura in fibra ottica con acciaio inossidabile indurito S136 per la lucidatura dei connettori ad alta efficienza 1 24 Port FC UPC Jig di lucidatura in fibra ottica con acciaio inossidabile indurito S136 per la lucidatura dei connettori ad alta efficienza 2 24 Port FC UPC Jig di lucidatura in fibra ottica con acciaio inossidabile indurito S136 per la lucidatura dei connettori ad alta efficienza 3
Specifiche tecniche
Parametro FC-PC-24 FC-PC-32 FC-PC-36
Marchio CLX CLX CLX
Tipo di connettore FC PC FC PC FC PC
Figura finale PC PC PC
Diametro della ferrule 2.5 mm 2.5 mm 2.5 mm
Capacità 24 posizioni 32 posizioni 36 posizioni
Perdita di inserimento ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Risultato di perdita ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Materiale Acciaio inossidabile
Dimensione (L*W*H) 174* 174*26 mm
Peso netto / peso lordo 10,5 kg / 2,0 kg
Macchine adatte Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e apparecchiature simili
Ottenere un preventivo gratuito tramite Us >>>GO
Risultati delle prestazioni di lucidatura
Fabbricazione a partire da materiali di cui al punto 1A001.a.
24 Port FC UPC Jig di lucidatura in fibra ottica con acciaio inossidabile indurito S136 per la lucidatura dei connettori ad alta efficienza 4
Polito finale di alta qualità senza macchie bianche o graffi, bordi di fibra chiaramente visibili.
Risultati dei test di perdita di inserimento e perdita di ritorno:
24 Port FC UPC Jig di lucidatura in fibra ottica con acciaio inossidabile indurito S136 per la lucidatura dei connettori ad alta efficienza 5
Tipo di connettore SM/UPC SM/APC MM/UPC
Perdita di inserimento ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Risultato di perdita ≥ 55 dB ≥ 60 dB ≥ 30 dB
Risultati dei test di geometria:
24 Port FC UPC Jig di lucidatura in fibra ottica con acciaio inossidabile indurito S136 per la lucidatura dei connettori ad alta efficienza 6
Parametro Criterio UPC Criterio APC
Raggio di curvatura 5-25 mm 5-12 mm
Offset dell' apice 0-50 μm 0-50 μm
Altezza della fibra -100~+50 μm -100~+50 μm
Angolo n/a 80,00+/-0,50°
Ottenere un preventivo gratuito tramite Us >>>GO
Profil del fabbricante
24 Port FC UPC Jig di lucidatura in fibra ottica con acciaio inossidabile indurito S136 per la lucidatura dei connettori ad alta efficienza 7
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Fondata nel 2010, siamo una società di apparecchiature per la comunicazione ottica che integra ricerca e sviluppo, produzione, servizio post-vendita e servizi tecnici.supporto post-vendita completo, e assistenza tecnica gratuita per le sfide di produzione dei connettori in fibra ottica.
Domande frequenti
Lei è una fabbrica o un commerciante?
Siamo una fabbrica.
Qual è il vostro MOQ?
MOQ 1 pezzo.
Fornisce dei servizi di campionamento?
Sì, forniamo campioni.
Come mi consegnerete?
Spediamo tramite DHL o FedEx in 4-6 giorni, con tempistiche estese in base alla quantità dell'ordine.
Come paghiamo?
Prenotazione anticipata o metodi di pagamento multipli, inclusi T/T e T/L.
Quanto dura la garanzia del vostro prodotto?
1 anno di garanzia con riparazioni gratuite (esclusi i consumabili).
Fornisce servizi personalizzati?
Sì, forniamo servizi personalizzati in base alle esigenze del cliente.
