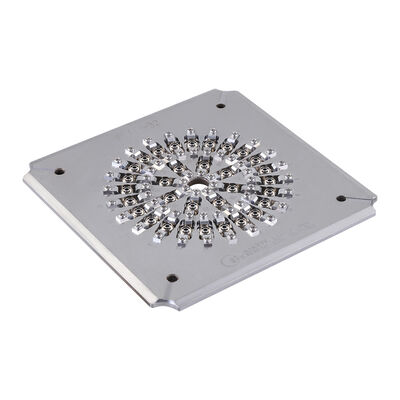

Jig di lucidatura in fibra ottica a 24 porte con portatore di ferrule da 2,5 mm e costruzione in acciaio inossidabile S136 per uso FTTH
Product Details
| materiale: | Acciaio inossidabile S136 | Dimensioni: | 174 mm x 174 mm x 26 mm |
|---|---|---|---|
| Peso: | 1,2 kg | No. di fibra: | 24 |
| Dimensioni del portaghiera: | 2,5 mm | Tipo di connettore: | PC DI FC |
| Fine-fronte: | computer | Diametro della ferrule: | 2,5 mm |
| Capacità: | 24 posizioni | Perdita di inserzione: | ≤0.20db |
| Perdita di ritorno: | ≥55dB (PC) | Efficienza di lucidatura: | Rendimento al primo passaggio del 98%～100%. |
| Tasso di passaggio dell'interferenza: | ≥98% | Macchine adatte: | CLX-02E, Seikoh Giken SFP-550 |
| Peso netto: | 1,5 chilogrammi | ||
| Evidenziare |
Dispositivo di lucidatura in acciaio inossidabile S136,Maschera di lucidatura per fibra ottica a 24 porte,Supporto per lucidatura con supporto per ghiera da 2 |
||
Product Description
Tenitore di ferrule da 2,5 mm ad alta precisione con dimensioni 174×174×26 mm, specificamente progettato per applicazioni FTTH.
Questo apparecchio di lucidatura in fibra di alta stabilità offre una qualità e precisione della superficie eccezionali.Compatibile con vari tipi di connettori, inclusi i SC, FC, ST e LC, con configurazioni personalizzate disponibili.
- con una lunghezza massima di 20 mm o più
- Sostituzione facile con funzionamento semplice e flessibile
- Alta efficienza: lucida fino a 24, 32 o 36 connettori per ciclo
- Il rendimento del primo passaggio per la qualità della finitura raggiunge il 98-100%
- Struttura IPC con compressione indipendente per ciascun connettore
- Tasso di passaggio delle interferenze ≥98% (in genere 100% secondo le norme CEI)
- Perdita di ritorno del PC ≥ 55 dB, perdita di inserimento ≤ 0,20 dB (tipica)
- Accessori sostitutivi per prolungare la durata di vita
| Modello | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marchio | CLX | CLX | CLX |
| Tipo di connettore | FC PC | FC PC | FC PC |
| Figura finale | PC | PC | PC |
| Diametro della ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacità | 24 posizioni | 32 posizioni | 36 posizioni |
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Risultato di perdita | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Applicazione | Connettori FC PC montati per la lucidatura | ||
| Materiale | Acciaio inossidabile | ||
| Dimensione (L×W×H) | di larghezza superiore a 5 mm | ||
| Peso netto / peso lordo | 10,5 kg / 2,0 kg | ||
| Macchine adatte | Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e apparecchiature simili | ||
Polito di alta qualità senza macchie bianche o graffi, visibilità chiara dei bordi delle fibre per prestazioni ottimali.
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Risultato di perdita | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametro | Criterio UPC | Criterio APC |
|---|---|---|
| Raggio di curvatura | 5-25 mm | 5-12 mm |
| Offset dell' apice | 0-50 μm | 0-50 μm |
| Altezza della fibra | -100~+50 μm | -100~+50 μm |
| Angolo | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. è stata fondata nel 2010 come società di apparecchiature di comunicazione ottica che integra ricerca e sviluppo, produzione, servizio post-vendita,e servizi tecniciForniamo prodotti di alta qualità, supporto post-vendita completo e assistenza tecnica gratuita per le sfide di produzione dei connettori a fibra.
Siamo una fabbrica.
La quantità minima di ordine è di 1 pezzo.
Sì, forniamo campioni.
Spediamo tramite DHL o FedEx entro 4-6 giorni, con tempistiche adattate in base alla quantità dell'ordine.
Pagamento anticipato o metodi di pagamento multipli, inclusi T/T e T/L.
1 anno di garanzia con riparazioni gratuite (esclusi i consumabili).
Sì, forniamo servizi personalizzati in base alle esigenze del cliente.
Product Highlights
Dispositivo di lucidatura fibra FC/UPC a 24 porte per FTTH. Realizzato in acciaio inossidabile temprato S136 per una maggiore durata. Lucida 24 connettori per ciclo con una resa al primo passaggio del 98-100%, perdita di inserzione ≤ 0,20 dB, perdita di ritorno ≥ 55 dB. Opzioni personalizzate disponibili.
