Casa /Prodotti/Dispositivo di lucidatura/Jig di lucidatura in fibra ottica S2316 in acciaio inossidabile indurito per connettori FC con capacità 24/32/36 e perdita di inserimento ≤ 0,20 dB

Jig di lucidatura in fibra ottica S2316 in acciaio inossidabile indurito per connettori FC con capacità 24/32/36 e perdita di inserimento ≤ 0,20 dB

1
MOQ
Jig di lucidatura in fibra ottica S2316 in acciaio inossidabile indurito per connettori FC con capacità 24/32/36 e perdita di inserimento ≤ 0,20 dB
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo: Macchina a fibra ottica di produzione
Misurare: 174mm*174mm*26mm
materiale: Acciaio inossidabile indurito S2316
Peso netto: 1,3 kg
No. di fibra: 24/32/36
Perdita di inserzione: ≤0.20db
Perdita di ritorno: ≥55dB (PC), ≥60dB (APC)
Tipo di connettore: PC DI FC
Fine-fronte: computer
Diametro della ferrule: 2,5 mm
Capacità: 24/32/36 posizioni
Raggio di curvatura: 5-25 mm (UPC), 5-12 mm (APC)
Offset dell'apice: 0-50μm
Altezza della fibra: -100~+50μm
Angolo: 8,00+/-0,50° (APC)
Evidenziare:

Dispositivo di lucidatura in acciaio inossidabile temprato S2316

,

Maschera di lucidatura per fibra ottica con capacità di 24/32/36 connettori

,

Perdita di inserzione ≤0
Informazioni di base
Luogo di origine: Guangdong, Cina
Marca: Chuanglixun
Certificazione: RoHS
Numero di modello: FC/PC, FC/PCFC/UPC
Termini di pagamento e spedizione
Descrizione di prodotto
Fibra ottica connettore del cavo FC UPC Patchcord polacco Jig FC connettore di lucidatura
Questo apparecchio di lucidatura in fibra ad alta stabilità offre una qualità superficiale eccezionale per i connettori FC UPC.garantisce una lunga durata e prestazioni affidabili.

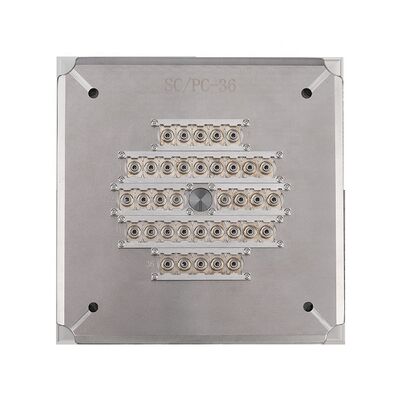

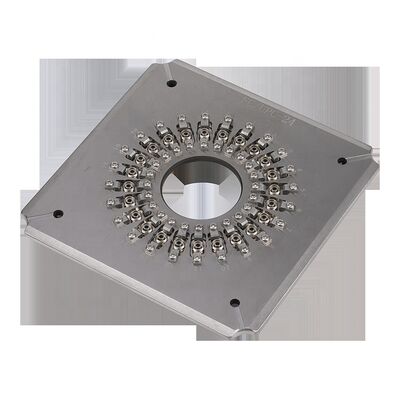

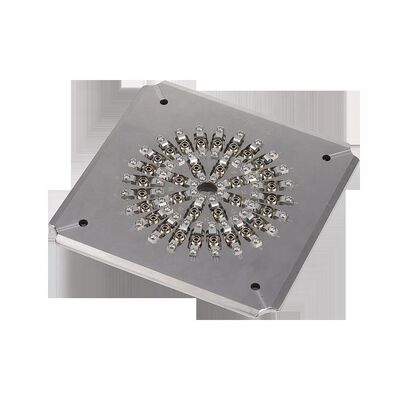

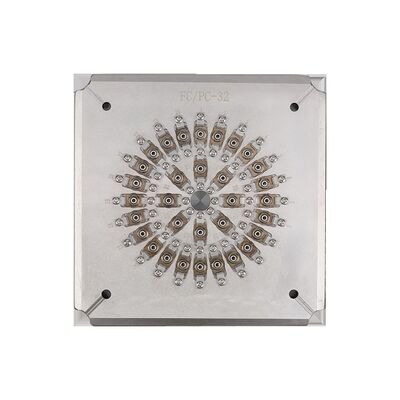

Jig di lucidatura in fibra ottica S2316 in acciaio inossidabile indurito per connettori FC con capacità 24/32/36 e perdita di inserimento ≤ 0,20 dB 0 Jig di lucidatura in fibra ottica S2316 in acciaio inossidabile indurito per connettori FC con capacità 24/32/36 e perdita di inserimento ≤ 0,20 dB 1 Jig di lucidatura in fibra ottica S2316 in acciaio inossidabile indurito per connettori FC con capacità 24/32/36 e perdita di inserimento ≤ 0,20 dB 2 Jig di lucidatura in fibra ottica S2316 in acciaio inossidabile indurito per connettori FC con capacità 24/32/36 e perdita di inserimento ≤ 0,20 dB 3
Caratteristiche chiave
  • con una lunghezza massima di 20 mm o più
  • Facile cambiamento con un funzionamento semplice e flessibile
  • Alta efficienza: 24 o 32 o 36 connettori per ciclo
  • Il rendimento del primo passaggio per la qualità della superficie finale raggiunge il 98% – 100%
  • Struttura IPC con compressione indipendente per ciascun connettore
  • Tasso di superamento con interferenze ≥98% (in genere 100% secondo le norme CEI)
  • Perdita di ritorno del PC ≥ 55 dB, perdita di inserimento ≤ 0,20 dB (tipica)
  • Gli accessori sostituibili estendono notevolmente la durata di vita
Specifiche tecniche
Modello FC-PC-24 FC-PC-32 FC-PC-36
Marchio CLX CLX CLX
Tipo di connettore FC PC FC PC FC PC
Figura finale PC PC PC
Diametro della ferrule 2.5 mm 2.5 mm 2.5 mm
Capacità 24 posizioni 32 posizioni 36 posizioni
Perdita di inserimento ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Risultato di perdita ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Applicazione Connettori FC PC montati per la lucidatura
Materiale Acciaio inossidabile
Dimensione (L*W*H) 174* 174*26 mm
Peso netto / peso lordo 10,3 kg / 1,5 kg
Macchine adatte Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e simili
Ottenere un preventivo gratuito tramite Us >>>GO
Risultati delle prestazioni di lucidatura
Fabbricazione in cui sono utilizzate le seguenti caratteristiche:

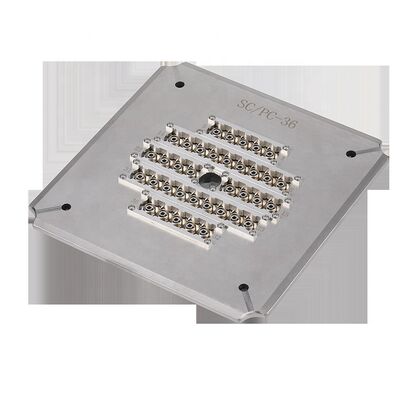

Jig di lucidatura in fibra ottica S2316 in acciaio inossidabile indurito per connettori FC con capacità 24/32/36 e perdita di inserimento ≤ 0,20 dB 4
Polizione di alta qualità della superficie finale senza macchie bianche o graffi, bordi di fibre chiaramente visibili
Risultati dei test di perdita di inserimento e perdita di ritorno

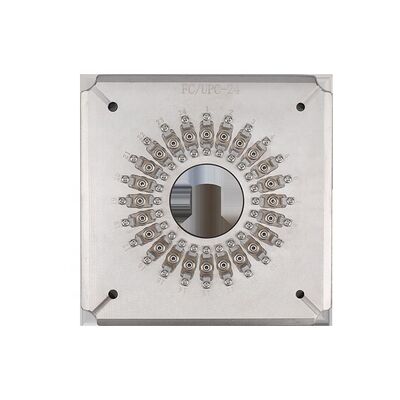

Jig di lucidatura in fibra ottica S2316 in acciaio inossidabile indurito per connettori FC con capacità 24/32/36 e perdita di inserimento ≤ 0,20 dB 5
Tipo di connettore SM/UPC SM/APC MM/UPC
Perdita di inserimento ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Risultato di perdita ≥ 55 dB ≥ 60 dB ≥ 30 dB
Risultati dei test di geometria
Jig di lucidatura in fibra ottica S2316 in acciaio inossidabile indurito per connettori FC con capacità 24/32/36 e perdita di inserimento ≤ 0,20 dB 6
Parametri Criterio UPC Criterio APC
Raggio di curvatura 5-25 mm 5-12 mm
Offset dell' apice 0-50 μm 0-50 μm
Altezza della fibra -100~+50 μm -100~+50 μm
Angolo n/a 80,00+/-0,50°
Profilo aziendale
Jig di lucidatura in fibra ottica S2316 in acciaio inossidabile indurito per connettori FC con capacità 24/32/36 e perdita di inserimento ≤ 0,20 dB 7
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., fondata nel 2010, è una società di apparecchiature di comunicazione ottica che integra ricerca e sviluppo, produzione, servizio post-vendita,e servizi tecniciForniamo prodotti di alta qualità, un eccellente servizio post-vendita e un supporto tecnico gratuito con soluzioni efficaci per i problemi tecnici nella produzione di connettori in fibra.
Domande frequenti
  • Lei è una fabbrica o un commerciante?Siamo una fabbrica.
  • Qual è il vostro MOQ?MOQ 1 pezzo.
  • Fornisce dei servizi di campionamento?Sì, forniamo campioni.
  • Come mi consegnerete?Spediamo tramite DHL o FedEx in 4-6 giorni, estesi in base alla quantità dell'ordine.
  • Come paghiamo?- Prenotazione anticipata o metodi di pagamento multipli, inclusi T/T e T/L.
  • Quanto dura la garanzia del vostro prodotto?- 1 anno di garanzia con riparazioni gratuite (esclusi i consumabili), con supporto per accessori basato sui costi dopo la garanzia.
  • Fornisce servizi personalizzati?Sì, forniamo servizi personalizzati in base alle esigenze del cliente.
