qualità Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC fabbrica
<
qualità Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC fabbrica
qualità Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC fabbrica
qualità Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC fabbrica
qualità Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC fabbrica
qualità Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC fabbrica
qualità Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC fabbrica
>

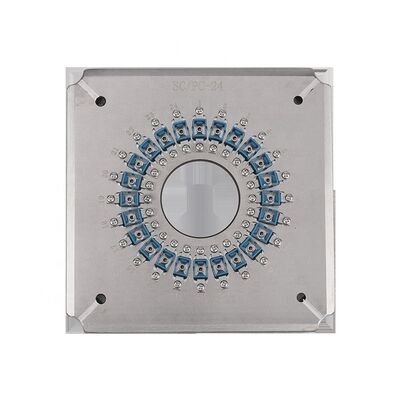

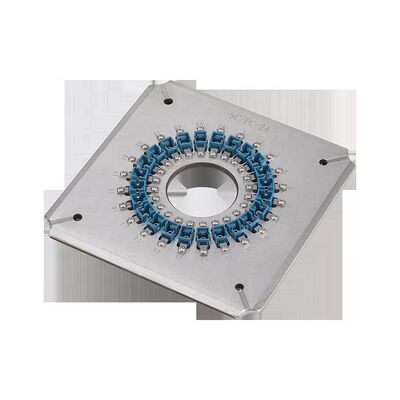

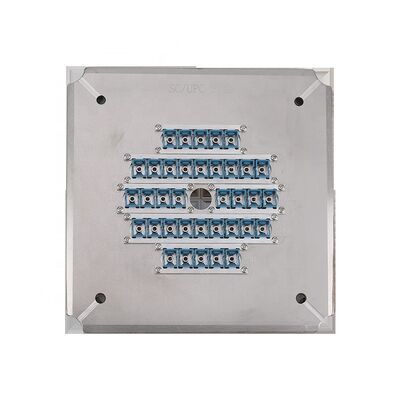

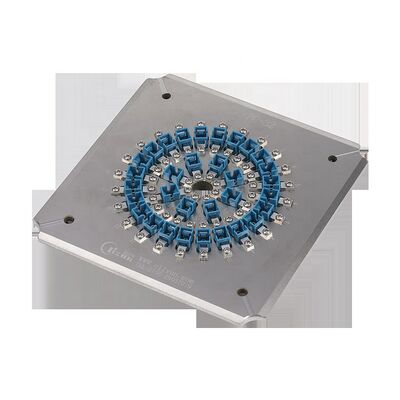

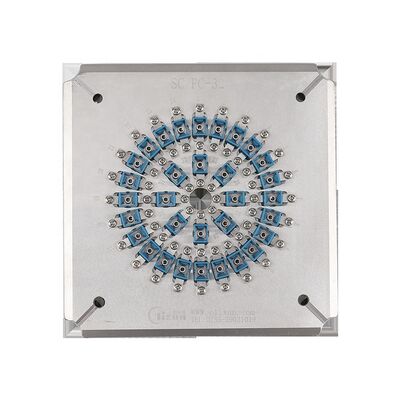

Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC

Brand Name: chuanglixun
Model Number: SC/PC, SC/UPC, SC/PC, SC/UPC
Place of Origin: Guangdong, Cina
Minimum Order Quantity: 1
Tag

Corredo di lucidatura della fibra del connettore di LC

Dispositivo di lucidatura del quadrato

Dispositivo di lucidatura del connettore di LC

Product Details

materiale: Acciaio inossidabile temprato s136 Misurare: 174 mmx174 mmx26 mm
Peso netto: 1,5 kg No. di fibra: 24,32,36
Perdita di inserzione: ≤0.20db Perdita di ritorno: ≥55dB (PC), ≥60dB (APC)
Diametro della ferrule: 2,5 mm Capacità: 24 posizioni, 32 posizioni, 36 posizioni
Fine-fronte: computer Raggio di curvatura: 5-25 mm (UPC), 5-12 mm (APC)
Offset dell&#39;apice: 0-50μm Altezza della fibra: -100~+50μm
Angolo: 8,00+/-0,50° (APC) Rendimento di primo passaggio: 98%～100%
Tasso di passaggio dell&#39;interferenza: ≥98%
Evidenziare

Dispositivo di lucidatura in acciaio inossidabile temprato S136

,

24 32 36 Porte Maschera di lucidatura per fibra ottica

,

Perdita di inserzione ≤0

Product Description

Fabbricazione per la lucidatura in fibra ottica SC UPC
Questo apparecchio di lucidatura in fibra ad alta stabilità offre una qualità superficiale eccezionale per i connettori SC, FC, ST e LC. Prodotto in acciaio indurito S2316/S136 trattato termicamente per una durata di vita prolungata.
Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 0
Caratteristiche chiave
  • Disegnati specificamente per connettori SC/PC con facile cambio di giug
  • Alta efficienza: 24 o 32 o 36 connettori per ciclo
  • Il rendimento del primo passaggio raggiunge il 98-100% per la qualità della faccia finale
  • Struttura IPC con compressione indipendente per ciascun connettore
  • Performance eccellente: perdita di ritorno APC ≥ 60 dB, perdita di ritorno UPC ≥ 55 dB
  • Perdita di inserimento ≤ 0,20 dB (tipico)
  • Gli accessori sostitutivi prolungano la vita utile
  • Configurazioni personalizzate disponibili per i connettori SC, FC, ST, LC
Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 1 Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 2 Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 3
Specifiche tecniche
Modello SC-PC-24 SC-PC-32 SC-PC-36
Marchio CLX CLX CLX
Tipo di connettore SC PC SC PC SC PC
Figura finale PC PC PC
Diametro della ferrule 2.5 mm 2.5 mm 2.5 mm
Capacità 24 posizioni 32 posizioni 36 posizioni
Perdita di inserimento ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Risultato di perdita ≥ 55 dB (APC) ≥ 55 dB (APC) ≥ 55 dB (PC)
Materiale Acciaio S136
Dimensione (L*W*H) 174* 174*26 mm
Peso netto / peso lordo 10,5 kg / 2,0 kg
Macchine adatte Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e simili
Ottenere un preventivo gratuito
Risultati delle prestazioni di lucidatura
Fabbricazione a partire da materiali di cui al punto 1A001.a.
Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 4
Polito di alta qualità, senza macchie bianche, senza graffi e con bordi di fibra ben visibili.
Risultati dei test di perdita di inserimento e perdita di ritorno:
Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 5
Tipo di connettore SM/UPC SM/APC MM/UPC
Perdita di inserimento ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Risultato di perdita ≥ 55 dB ≥ 60 dB ≥ 30 dB
Risultati dei test di geometria:
Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 6
Parametri Criterio UPC Criterio APC
Raggio di curvatura 5-25 mm 5-12 mm
Offset dell' apice 0-50 μm 0-50 μm
Altezza della fibra -100~+50 μm -100~+50 μm
Angolo n/a 80,00+/-0,50°
Profil del fabbricante
Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 7
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. è un produttore leader di apparecchiature di comunicazione ottica dal 2010.e servizi tecnici per connettori in fibra ottica, fornendo soluzioni complete e un supporto post-vendita eccezionale.
Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 8 Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 9 Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 10 Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 11 Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 12 Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 13 Ottenere un preventivo gratuito
Domande frequenti
Lei è una fabbrica o un commerciante?
Siamo il produttore di fabbrica.
Qual è il vostro MOQ?
La quantità minima di ordine è di 1 pezzo.
Fornisce dei servizi di campionamento?
Sì, forniamo campioni per la valutazione.
Come mi consegnerete?
Spediamo tramite DHL o FedEx in 4-6 giorni, con tempistiche estese in base alla quantità dell'ordine.
Come paghiamo?
Accettiamo prenotazioni anticipate e metodi di pagamento multipli tra cui T/T e T/L.
Quanto dura la garanzia del vostro prodotto?
1 anno di garanzia con riparazioni gratuite (esclusi i consumabili).
Fornisce servizi personalizzati?
Sì, forniamo soluzioni personalizzate in base alle esigenze e alle specifiche del cliente.
Jig di lucidatura in fibra ottica S136 in acciaio inossidabile indurito con 24 32 36 porte e perdita di inserimento ≤ 0,20 dB per i connettori SC UPC 14

Product Highlights

Dispositivo per la lucidatura della fibra SC/PC ad alta efficienza con acciaio S136 temprato per una maggiore durata. Lucida 24-36 connettori per ciclo con una resa al primo passaggio del 98-100%. Conforme agli standard IEC: perdita di inserzione ≤0,20 dB, perdita di ritorno ≥55 dB. Personalizzabile per connettori SC/FC/ST/LC.
