ST Fibra ottica 24/32 Fixture di lucidatura dei connettori con acciaio inossidabile indurito S136 per alta efficienza e perdita di inserimento ≤0,20dB

1
MOQ
ST Fibra ottica 24/32 Fixture di lucidatura dei connettori con acciaio inossidabile indurito S136 per alta efficienza e perdita di inserimento ≤0,20dB
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
materiale: Acciaio inossidabile temprato s136
Misurare: 174 mmx174 mmx26 mm
Peso netto: 1,2 kg
No. di fibra: 24,32
Perdita di inserzione: ≤0.20db
Perdita di ritorno: ≥55dB (PC)
Diametro della ferrule: 2,5 mm
Capacità: 24 posizioni, 32 posizioni
Tipo del Fine-fronte: PC, APC
Raggio di curvatura: 5-25 mm (UPC), 5-12 mm (APC)
Offset dell'apice: 0-50μm
Altezza della fibra: -100~+50μm
Angolo: 8,00+/-0,50° (APC)
Peso lordo: 2,0 CHILOGRAMMI
Macchine adatte: CLX-02E, Seikoh Giken SFP-550
Evidenziare:

Dispositivo di lucidatura in acciaio inossidabile temprato S136

,

Connettori 24/32 in una maschera di lucidatura della fibra ottica a ciclo unico

,

Perdita di inserzione ≤0
Informazioni di base
Luogo di origine: Guangdong, Cina
Marca: chuanglixun
Numero di modello: ST-PC, ST-PC
Termini di pagamento e spedizione
Descrizione di prodotto

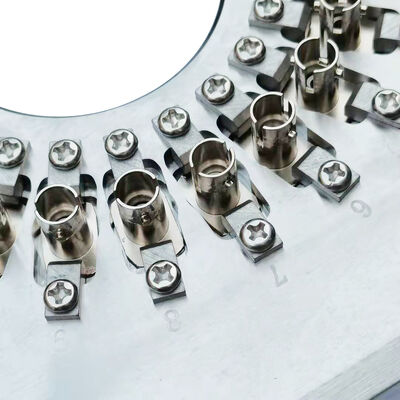

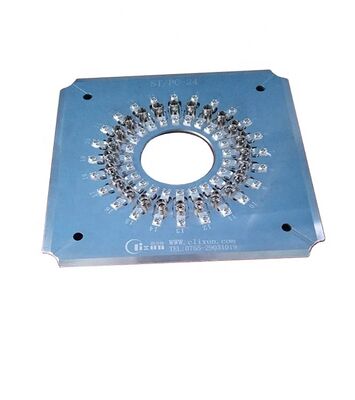

ST Fabbrica di lucidatura dei connettori in fibra ottica 24/32
  • con una lunghezza massima di 20 mm o più
  • Facile da cambiare con un funzionamento semplice e flessibile
  • Alta efficienza: lucida fino a 24 o 32 connettori in un ciclo
  • Il rendimento del primo passaggio per la qualità della faccia finale raggiunge il 98% ∼100%
  • Struttura IPC con compressione indipendente per ciascun connettore
  • Tasso di superamento con interferenze ≥98% (in genere 100%, secondo le norme IEC)
  • Perdita di ritorno del PC ≥ 55 dB, perdita di inserimento ≤ 0,20 dB (tipica)
  • Gli accessori sostitutivi prolungano la vita utile
  • Prodotto in acciaio indurito di alta qualità S136 per una maggiore durata
  • Disponibile con giugli per connettori SC, FC, ST, LC e disegni personalizzati
ST Fibra ottica 24/32 Fixture di lucidatura dei connettori con acciaio inossidabile indurito S136 per alta efficienza e perdita di inserimento ≤0,20dB 0 ST Fibra ottica 24/32 Fixture di lucidatura dei connettori con acciaio inossidabile indurito S136 per alta efficienza e perdita di inserimento ≤0,20dB 1

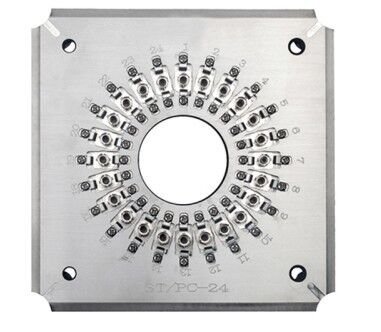

Specifiche tecniche
Modello ST-PC-24 ST-PC-32 ST-APC-26
Marchio CLX CLX CLX
Tipo di connettore ST PC ST PC ST APC
Figura finale PC PC APC
Diametro della ferrule 2.5 mm 2.5 mm 2.5 mm
Capacità 24 posizioni 32 posizioni 26 posizioni
Perdita di inserimento ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Risultato di perdita ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 60 dB (APC)
Applicazione Connettori ST PC montati per la lucidatura Connettori ST PC montati per la lucidatura Connettori ST APC montati per la lucidatura
Materiale Acciaio S136
Dimensione (L*W*H) 174* 174*26 mm
Peso netto / peso lordo 10,5 kg / 2,0 kg
Macchine adatte Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e simili
ST Fibra ottica 24/32 Fixture di lucidatura dei connettori con acciaio inossidabile indurito S136 per alta efficienza e perdita di inserimento ≤0,20dB 2
Ottenere un preventivo gratuito tramite noi >>> GO

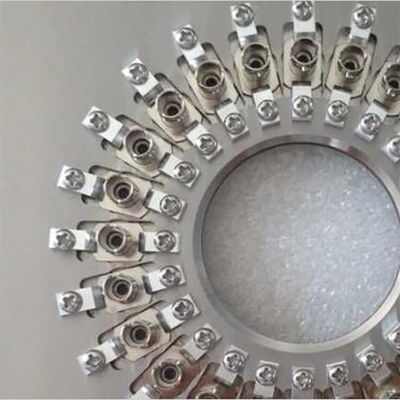

Analisi dell'effetto lucidante
Fabbricazione in cui sono utilizzate le seguenti caratteristiche:
ST Fibra ottica 24/32 Fixture di lucidatura dei connettori con acciaio inossidabile indurito S136 per alta efficienza e perdita di inserimento ≤0,20dB 3
La finitura finale è di alta qualità, senza macchie bianche o graffi, il bordo della fibra è ben visibile e ben definito.
Risultati dei test di perdita di inserimento e perdita di ritorno
ST Fibra ottica 24/32 Fixture di lucidatura dei connettori con acciaio inossidabile indurito S136 per alta efficienza e perdita di inserimento ≤0,20dB 4
Tipo di connettore SM/UPC SM/APC MM/UPC
Perdita di inserimento ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Risultato di perdita ≥ 55 dB ≥ 60 dB ≥ 30 dB
Risultati dei test di geometria
ST Fibra ottica 24/32 Fixture di lucidatura dei connettori con acciaio inossidabile indurito S136 per alta efficienza e perdita di inserimento ≤0,20dB 5
- No, no, no, no. Parametri Criterio UPC Criterio APC
1. Raggio di curvatura 5-25 mm 5-12 mm
2. Offset dell' apice 0-50 μm 0-50 μm
3. Altezza della fibra -100~+50 μm -100~+50 μm
4. Angolo n/a 80,00+/-0,50°
Profilo aziendale
ST Fibra ottica 24/32 Fixture di lucidatura dei connettori con acciaio inossidabile indurito S136 per alta efficienza e perdita di inserimento ≤0,20dB 6
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Fondata nel 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. è una società di apparecchiature di comunicazione ottica che integra ricerca e sviluppo, produzione,Servizio post-vendita e servizi tecniciNon solo vendiamo prodotti di alta qualità e forniamo un buon servizio post-vendita, ma forniamo anche un supporto tecnico gratuito ai nostri clienti.Per i problemi tecnici incontrati nella produzione di connettori a fibra ottica, forniamo soluzioni efficaci.
Domande frequenti
Lei è una fabbrica o un commerciante?
Siamo una fabbrica.
Qual è il vostro MOQ?
MOQ 1 pezzo.
Fornisce dei servizi di campionamento?
Sì, forniremo dei campioni.
Come mi consegnerete?
Passeremo da 4 a 6 giorni tramite DHL o FedEx.
Come paghiamo?
Prenota in anticipo o con metodi di pagamento multipli come T/T e T/L.
Quanto dura la garanzia del vostro prodotto?
Il periodo di garanzia è di 1 anno (il periodo di garanzia prevede riparazioni gratuite, ad eccezione dei consumabili).
Fornisce servizi personalizzati?
Sì, forniamo servizi personalizzati in base alle esigenze e alla descrizione del cliente.
