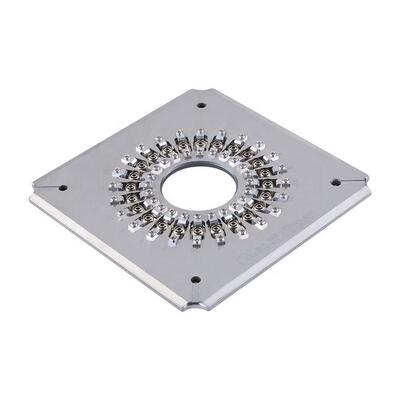

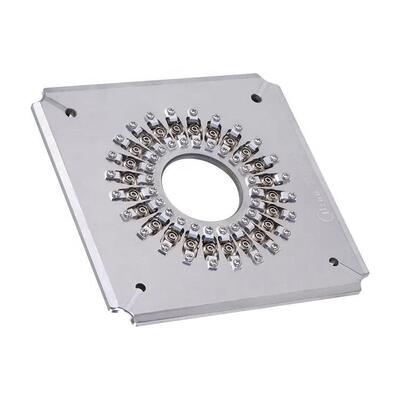

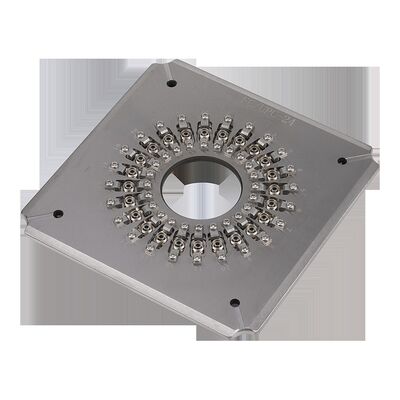

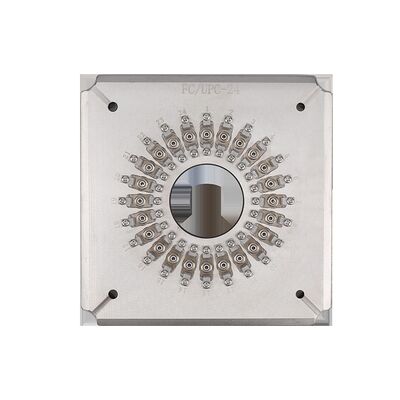

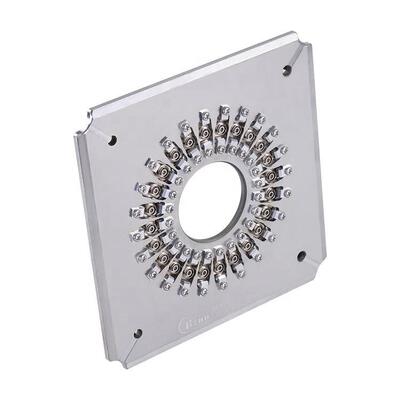

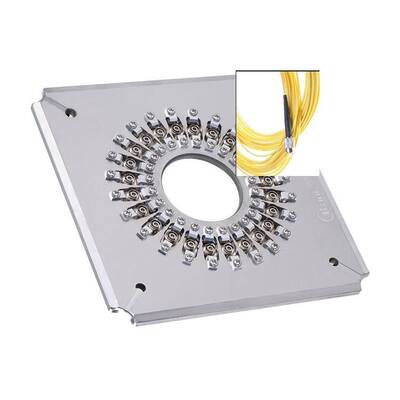

Fabbricazione di lucidatura in acciaio inossidabile S136 FC UPC con connettori 24/32/36 Capacità e struttura IPC di compressione indipendente
Dettagli del prodotto
| Tipo di connettore: | FC UPC | Fine-fronte: | UPC |
|---|---|---|---|
| Diametro della ferrule: | 2,5 mm | Capacità: | 24/32/36 posizioni |
| Perdita di inserzione: | ≤0.20db | Perdita di ritorno: | ≥ 55 dB (UPC) |
| materiale: | Acciaio inossidabile | Dimensione: | 174*174*26 mm |
| Peso netto: | 1,3 kg | Peso lordo: | 1,5KG |
| Macchine adatte: | CLX-02E, SFP-550 | Attenuazione di riflessione dell'APC: | ≥60db |
| Perdita di inserzione MM: | ≤0,50 dB | Perdita di ritorno MM: | ≥30dB |
| Raggio di curvatura: | 5-25 mm (UPC), 5-12 mm (APC) | ||
| Evidenziare |
Dispositivo di lucidatura in acciaio inossidabile S136,Maschera di lucidatura per fibra ottica con capacità di 24/32/36 connettori,Supporto per lucidatura FC UPC con struttura IPC a compressione indipendente |
||
Descrizione del prodotto
- Connessioni per la trasmissione di energia elettrica
- Modifiche semplici con un funzionamento semplice e flessibile
- Polizione ad alta efficienza: 24, 32 o 36 connettori per ciclo
- 98%~100% di rendimento del primo passaggio per la qualità della superficie finale
- Struttura IPC con compressione indipendente per ciascun connettore
- ≥98% di percentuale di superamento con interferenze (100% tipica per le norme CEI)
- Perdita di ritorno APC ≥ 60 dB, perdita di ritorno UPC ≥ 55 dB
- Perdita di inserimento ≤ 0,20 dB (tipico)
- Accessori sostituibili per una durata di vita prolungata
- Disegni personalizzati disponibili per connettori SC, FC, ST, LC
| Modello | FC-UPC-24 | FC-UPC-32 | FC-UPC-36 |
|---|---|---|---|
| Marchio | CLX | CLX | CLX |
| Tipo di connettore | FC UPC | FC UPC | FC UPC |
| Figura finale | UPC | UPC | UPC |
| Diametro della ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacità | 24 posizioni | 32 posizioni | 36 posizioni |
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Risultato di perdita | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) |
| Applicazione | Connettori FC UPC montati per la lucidatura | Connettori FC UPC montati per la lucidatura | Connettori FC UPC montati per la lucidatura |
| Materiale | Acciaio inossidabile | ||
| Dimensione (L*W*H) | 174* 174*26 mm | ||
| Peso netto/peso lordo (kg) | 10,3 kg / 1,5 kg | ||
| Macchine idonee | Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e simili | ||
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Perdita di rendimento | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametri | Criterio UPC | Criterio APC |
|---|---|---|
| Raggio di curvatura | 5-25 mm | 5-12 mm |
| Offset dell' apice | 0-50 μm | 0-50 μm |
| Altezza della fibra | -100~+50 μm | -100~+50 μm |
| Angolo | n/a | 80,00+/-0,50° |
Punti salienti del prodotto
Il dispositivo di lucidatura della fibra FC/UPC ad alta efficienza lucida fino a 36 connettori per ciclo con una resa al primo passaggio del 98-100%. Realizzato in resistente acciaio inossidabile, garantisce una bassa perdita di inserzione (≤0,20 dB) e un'elevata perdita di ritorno (≥55 dB). Design riparabile e opzioni personalizzate disponibili.
