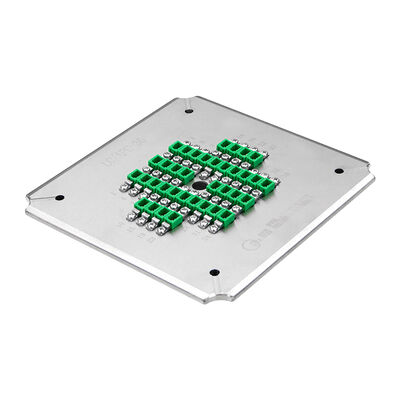

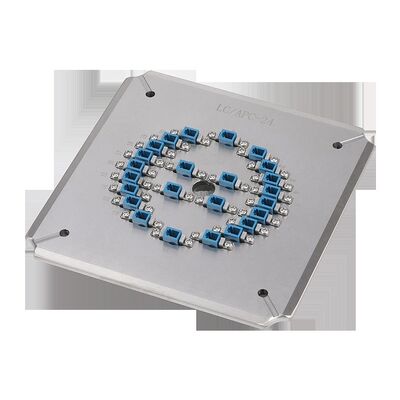

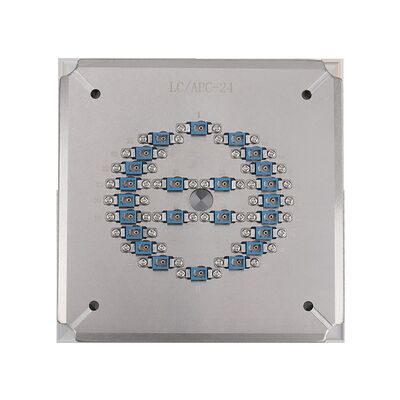

Fabbricazione universale di lucidatura a 24 posizioni con acciaio inossidabile S136 per lucidatura ad alta efficienza in fibra ottica
Dettagli del prodotto
| Tipo di connettore: | Connettore LC APC | Peso lordo: | 2 kg |
|---|---|---|---|
| Dimensioni della confezione: | 220*220*100 mm | Capacità massima: | 24 posizioni per connettori LC APC |
| Dimensioni: | 174*174*26mm | Materiali: | Acciaio inossidabile S136 |
| Diametro della ferrule: | 1,25 mm | Perdita di inserzione: | ≤0.20db |
| Perdita di ritorno: | ≥60dB (UPC) | Peso netto: | 1,3 chilogrammi |
| Raggio di curvatura: | 5-25 mm (UPC), 5-12 mm (APC) | Offset dell'apice: | 0-50μm |
| Altezza della fibra: | -100~+50μm | Angolo: | 8,00+/-0,50° (APC) |
| Rendimento di primo passaggio: | 98%～100% | ||
| Evidenziare |
Dispositivo di lucidatura a 24 posizioni,Maschera per lucidatura a fibra ottica in acciaio inossidabile S136,Supporto per lucidatura LC APC ad alta efficienza |
||
Descrizione del prodotto
Questo apparecchio di lucidatura in fibra ad alta stabilità offre una qualità superficiale eccezionale per i connettori LC APC.questo strumento di precisione può essere personalizzato per SC, FC, ST, LC e altri tipi di connettori in base alle esigenze del cliente.
- Dispositivi per la trasmissione di energia elettrica
- Facile cambiamento con un funzionamento semplice e flessibile
- Alta efficienza: lucida fino a 24, 36 o 48 connettori per ciclo
- Il rendimento del primo passaggio per la qualità della superficie finale raggiunge il 98% 100%
- Struttura IPC con compressione indipendente per ciascun connettore
- Tasso di passaggio delle interferenze ≥98% (in genere 100%, secondo le norme IEC)
- Performance: perdita di ritorno APC ≥60dB, perdita di ritorno UPC ≥55dB, perdita di inserimento ≤0,20dB (tipica)
- Accessori sostituibili per una durata di vita prolungata
- Costruzioni in acciaio indurito termicamente trattato di alta qualità

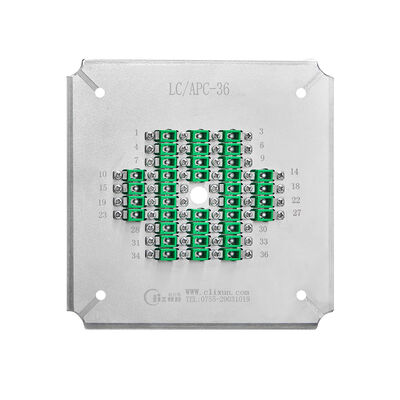

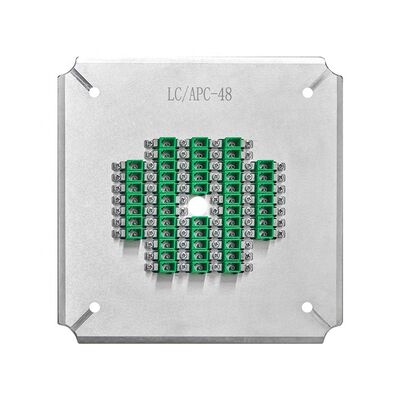

| Modello | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| Marchio | CLX | CLX | CLX |
| Tipo di connettore | LC-APC | LC-APC | LC-APC |
| Figura finale | APC | APC | APC |
| Diametro della ferrule | 1.25 mm | 1.25 mm | 1.25 mm |
| Capacità | 24 posizioni | 36 posizioni | 48 posizioni |
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Risultato di perdita | ≥ 60 dB (UPC) | ≥ 60 dB (UPC) | ≥ 60 dB (UPC) |
| Applicazione | Connettori APC LC montati per la lucidatura | ||
| Materiale | Acciaio inossidabile | ||
| Dimensione (L*W*H) | 174* 174*26 mm | ||
| Peso netto / peso lordo | 10,3 kg / 1,5 kg | ||
| Macchine adatte | Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e simili | ||
Polito di alta qualità, senza macchie bianche, senza graffi e con bordi di fibra ben visibili.
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Risultato di perdita | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametri | Criterio UPC | Criterio APC |
|---|---|---|
| Raggio di curvatura | 5-25 mm | 5-12 mm |
| Offset dell' apice | 0-50 μm | 0-50 μm |
| Altezza della fibra | -100~+50 μm | -100~+50 μm |
| Angolo | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Fondata nel 2010, siamo una società di apparecchiature per la comunicazione ottica che integra ricerca e sviluppo, produzione, servizio post-vendita e servizi tecnici.,eccellente servizio post-vendita e assistenza tecnica gratuita con soluzioni efficaci per i problemi tecnici incontrati nella produzione di connettori in fibra ottica.
Siamo una fabbrica.
MOQ 1 pezzo.
Sì, forniamo campioni.
Spediamo tramite DHL o FedEx in 4-6 giorni, con tempistiche adattate in base alla quantità dell'ordine.
Pagamento anticipato o metodi di pagamento multipli, inclusi T/T e T/L.
1 anno di garanzia con riparazioni gratuite (esclusi i consumabili).
Sì, forniamo servizi personalizzati in base alle esigenze del cliente.
Punti salienti del prodotto
Dispositivo di lucidatura LC APC ad alta efficienza con capacità di 24 posizioni. Realizzato in acciaio S136 temprato per una maggiore durata. Raggiunge una perdita di ritorno ≥ 60 dB, una perdita di inserzione ≤ 0,20 dB e una resa al primo passaggio del 98-100%. Compatibile con le macchine CLX-02E e SFP-550.
