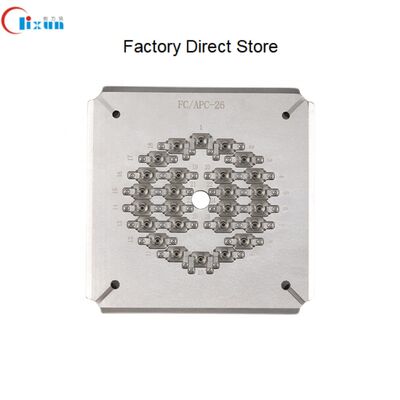

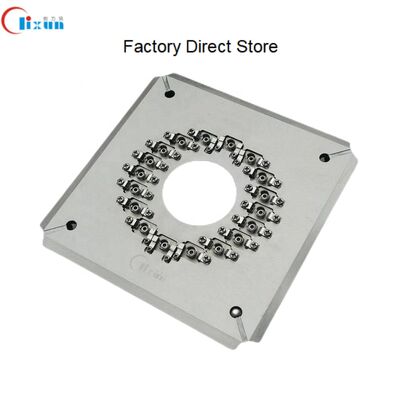

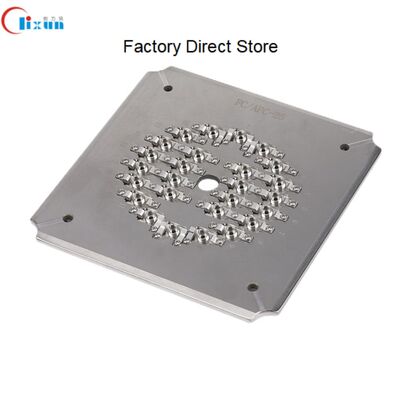

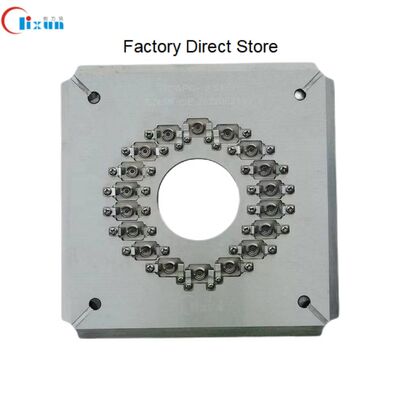

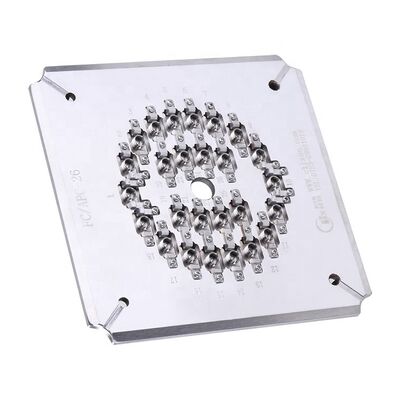

Fibra ottica FC APC in acciaio inossidabile rinforzato 18/26 Ports Polishing Fixture con perdita di inserimento ≤0,20dB

Brand Name: Chuanglixun
Model Number: FC/APC, FC/APC
Place of Origin: Guangdong, Cina
Minimum Order Quantity: 1
Tag

Corredo di lucidatura della fibra del connettore di LC

Dispositivo di lucidatura del quadrato

Dispositivo di lucidatura del connettore di LC

Product Details

Peso netto: 1,3 kg No. di fibra: 18/26
Misurare: 174 mm*174 mm*26 mm Materiali: Acciaio inossidabile temprato
Perdita di inserzione: ≤0.20db Perdita di ritorno: ≥55dB (PC) ≥60dB (APC)
Diametro della ferrule: 2,5 mm Capacità: 24 posizioni, 32 posizioni, 36 posizioni
Fine-fronte: computer Tipo di connettore: PC DI FC
Raggio di curvatura: 5-25 mm (UPC), 5-12 mm (APC) Offset dell&#39;apice: 0-50μm
Altezza della fibra: -100~+50μm Angolo: 8,00+/-0,50° (APC)
Rendimento di primo passaggio: 98%～100%
Evidenziare

Dispositivo di lucidatura in acciaio inossidabile temprato

,

Maschera per lucidatura fibra a 18/26 porte

,

Perdita di inserzione ≤0

Product Description

FC APC Fibra ottica 18/26 Ports Polishing Fixture
Questo apparecchio di lucidatura ad alta stabilità fornisce una qualità superficiale eccezionale per i connettori a fibra ottica.garantisce una lunga durata e prestazioni affidabili.
Caratteristiche chiave
  • con una lunghezza massima di 20 mm o più
  • Sostituzione facile con funzionamento semplice e flessibile
  • Alta efficienza: 24 o 32 o 36 connettori per ciclo
  • Il rendimento del primo passaggio per la qualità della faccia finale raggiunge il 98-100%
  • Struttura IPC con compressione indipendente per ciascun connettore
  • Tasso di superamento con interferenze ≥98% (in genere 100% secondo le norme CEI)
  • Perdita di ritorno del PC ≥ 55 dB, perdita di inserimento ≤ 0,20 dB (tipica)
  • Gli accessori sostituibili estendono notevolmente la durata di vita
Fibra ottica FC APC in acciaio inossidabile rinforzato 18/26 Ports Polishing Fixture con perdita di inserimento ≤0,20dB 0 Fibra ottica FC APC in acciaio inossidabile rinforzato 18/26 Ports Polishing Fixture con perdita di inserimento ≤0,20dB 1 Fibra ottica FC APC in acciaio inossidabile rinforzato 18/26 Ports Polishing Fixture con perdita di inserimento ≤0,20dB 2
Specifiche tecniche
Modello FC-PC-24 FC-PC-32 FC-PC-36
Marchio CLX CLX CLX
Tipo di connettore FC PC FC PC FC PC
Figura finale PC PC PC
Diametro della ferrule 2.5 mm 2.5 mm 2.5 mm
Capacità 24 posizioni 32 posizioni 36 posizioni
Perdita di inserimento ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Risultato di perdita ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Applicazione Connettori FC PC montati per la lucidatura Connettori FC PC montati per la lucidatura Connettori FC PC montati per la lucidatura
Materiale Acciaio inossidabile
Dimensione (L*W*H) 174* 174*26 mm
Peso netto / peso lordo 10,5 kg / 2,0 kg
Macchine adatte Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e simili
Risultati delle prestazioni di lucidatura
Fabbricazione in cui sono utilizzate le seguenti caratteristiche:
Polito di alta qualità senza macchie bianche o graffi, con bordi di fibra chiaramente visibili.
Fibra ottica FC APC in acciaio inossidabile rinforzato 18/26 Ports Polishing Fixture con perdita di inserimento ≤0,20dB 3
Risultati dei test di perdita di inserimento e perdita di ritorno
Tipo di connettore SM/UPC SM/APC MM/UPC
Perdita di inserimento ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Risultato di perdita ≥ 55 dB ≥ 60 dB ≥ 30 dB
Fibra ottica FC APC in acciaio inossidabile rinforzato 18/26 Ports Polishing Fixture con perdita di inserimento ≤0,20dB 4
Risultati dei test di geometria
Parametri Criterio UPC Criterio APC
Raggio di curvatura 5-25 mm 5-12 mm
Offset dell' apice 0-50 μm 0-50 μm
Altezza della fibra -100~+50 μm -100~+50 μm
Angolo n/a 80,00+/-0,50°
Fibra ottica FC APC in acciaio inossidabile rinforzato 18/26 Ports Polishing Fixture con perdita di inserimento ≤0,20dB 5 Fibra ottica FC APC in acciaio inossidabile rinforzato 18/26 Ports Polishing Fixture con perdita di inserimento ≤0,20dB 6 Fibra ottica FC APC in acciaio inossidabile rinforzato 18/26 Ports Polishing Fixture con perdita di inserimento ≤0,20dB 7
Informazioni relative al fabbricante
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. è stata fondata nel 2010 come società di apparecchiature di comunicazione ottica che integra ricerca e sviluppo, produzione, servizio post-vendita,e servizi tecniciForniamo prodotti di alta qualità, supporto post-vendita completo e assistenza tecnica gratuita per le sfide di produzione dei connettori a fibra ottica.
Domande frequenti
Lei è una fabbrica o un commerciante?
Siamo una fabbrica.
Qual è il vostro MOQ?
La quantità minima di ordine è di 1 pezzo.
Fornisce dei servizi di campionamento?
Sì, forniamo campioni.
Come mi consegnerete?
Spediamo tramite DHL o FedEx entro 4 o 6 giorni, con tempistiche adattate in base alla quantità dell'ordine.
Come paghiamo?
Accettiamo prenotazioni anticipate o metodi di pagamento multipli tra cui T/T e T/L.
Quanto dura la garanzia del vostro prodotto?
1 anno di garanzia con riparazioni gratuite (esclusi i consumabili).
Fornisce servizi personalizzati?
Sì, forniamo servizi personalizzati secondo i requisiti e le specifiche del cliente.

Product Highlights

Dispositivo per la lucidatura della fibra FC APC ad alta precisione con struttura in acciaio inossidabile temprato. Lucida 18/26 connettori per ciclo con prestazioni eccezionali: perdita di inserzione ≤0,20 dB, perdita di ritorno APC ≥60 dB. Presenta compressione indipendente, resa al primo passaggio del 98-100% e opzioni di jig personalizzate.
