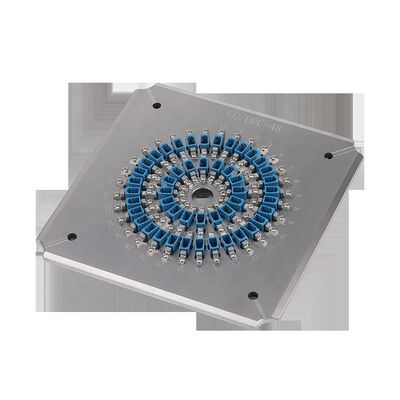

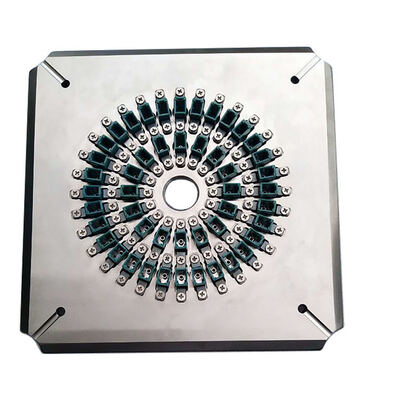

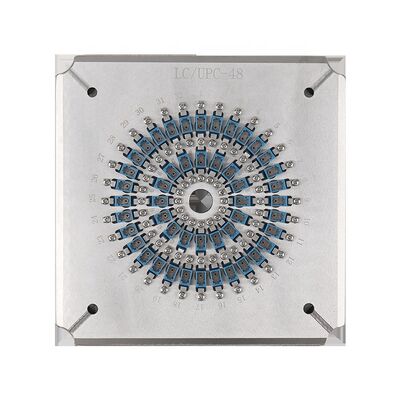

48 porte LC PC Jig di lucidatura in fibra ottica con acciaio inossidabile indurito per macinazione ad alta efficienza
Dettagli del prodotto
| Tipo: | Maschera di lucidatura per connettori in fibra ottica | Dimensioni: | 174*174*26mm |
|---|---|---|---|
| Peso netto: | 1,3 kg | materiale: | Acciaio inossidabile temprato |
| No. di fibra: | 48 | Diametro della ferrule: | 1,25 mm |
| Capacità: | 48 posizioni | Perdita di inserzione: | ≤0.20db |
| Perdita di ritorno: | ≥55dB (PC) | Fine-fronte: | computer |
| Tipo di connettore: | PC LC | Raggio di curvatura: | 5-25 mm |
| Offset dell'apice: | 0-50μm | Altezza della fibra: | -100~+50μm |
| Angolo: | 8,00+/-0,50° | ||
| Evidenziare |
Dispositivo di lucidatura a 48 porte,Dispositivo per la macinazione della fibra di acciaio inossidabile temprato,Maschera di lucidatura in fibra ottica ad alta efficienza |
||
Descrizione del prodotto
- Dispositivi per la trasmissione di energia elettrica
- Facile cambiamento con un funzionamento semplice e flessibile
- Alta efficienza: lucida fino a 48 connettori per ciclo
- Il rendimento del primo passaggio per la qualità della faccia finale raggiunge il 98-100%
- Struttura IPC con compressione indipendente per ciascun connettore
- Tasso di superamento con interferenze ≥98% (in genere 100% secondo le norme CEI)
- Perdita di ritorno del PC ≥ 55 dB, perdita di inserimento ≤ 0,20 dB (tipica)
- Gli accessori sostitutivi prolungano la vita utile

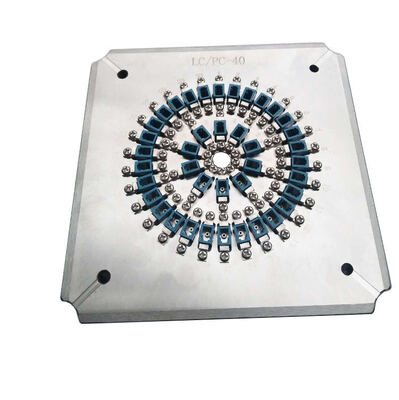

| Modello | LC-UPC-24 | LC-PC-40 | LC-PC-48 |
|---|---|---|---|
| Marchio | CLX | CLX | CLX |
| Tipo di connettore | LC PC | LC PC | LC PC |
| Figura finale | PC | PC | PC |
| Diametro della ferrule | 1.25 mm | 1.25 mm | 1.25 mm |
| Capacità | 24 posizioni | 40 posizioni | 48 posizioni |
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Risultato di perdita | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Applicazione | Connettori LC PC montati per la lucidatura | Connettori LC PC montati per la lucidatura | Connettori LC PC montati per la lucidatura |
Materiale: acciaio S136
Dimensioni: 174×174×26 mm
Peso netto: 1,5 kg / Peso lordo: 2,0 kg

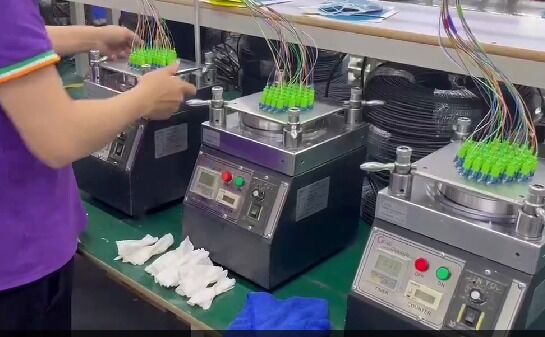

Macchine adatte: lucidatrice CLX-02E, lucidatrice Seikoh Giken SFP-550 e simili
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Risultato di perdita | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametro | Criterio UPC | Criterio APC |
|---|---|---|
| Raggio di curvatura | 5-25 mm | 5-12 mm |
| Offset dell' apice | 0-50 μm | 0-50 μm |
| Altezza della fibra | -100~+50 μm | -100~+50 μm |
| Angolo | n/a | 80,00+/-0,50° |

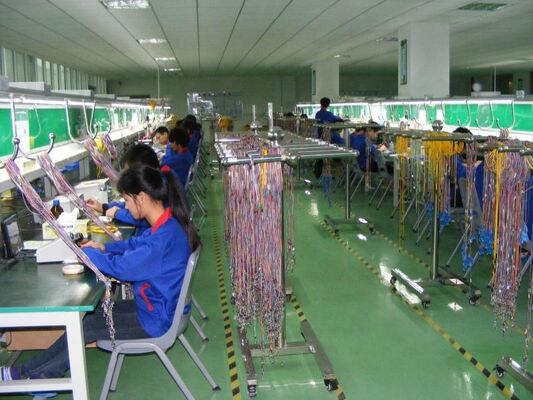

Fondata nel 2010, siamo una società di apparecchiature per la comunicazione ottica che integra ricerca e sviluppo, produzione, servizio post-vendita e servizi tecnici.,supporto post-vendita completo e assistenza tecnica gratuita per le sfide di produzione dei connettori in fibra ottica.
Punti salienti del prodotto
Lucida 48 connettori LC/PC in un ciclo con una resa al primo passaggio del 98-100%. L'acciaio inossidabile temprato garantisce una lunga durata. Raggiunge una perdita di inserzione ≤0,20 dB e una perdita di ritorno ≥55 dB. Garanzia di 2 anni.
