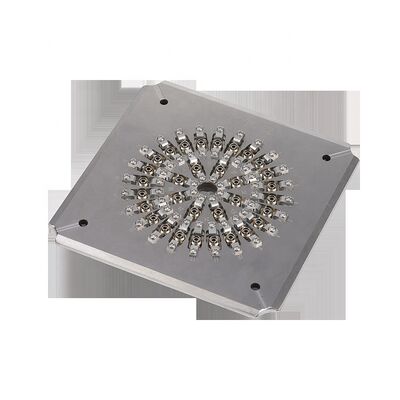

36 Posizioni Acciaio inossidabile ad alta efficienza FC UPC Fitture di lucidatura per connettore di fibra Jig di lucidatura
Dettagli del prodotto
| Tipo: | Macchina a fibra ottica di produzione | Misurare: | 174*174*26mm |
|---|---|---|---|
| materiale: | Acciaio inossidabile | Diametro della ferrule: | 2,50 mm |
| No. di fibra: | 36 | Tipo di connettore: | PC DI FC |
| Fine-fronte: | computer | Capacità: | 36 posizioni |
| Perdita di inserzione: | ≤0.20db | Perdita di ritorno: | ≥55dB (PC) |
| Peso netto: | 1,5 chilogrammi | Peso lordo: | 2,0 CHILOGRAMMI |
| Raggio di curvatura: | 5-25 mm | Offset dell'apice: | 0-50μm |
| Altezza della fibra: | -100~+50μm | ||
| Evidenziare |
Dispositivo di lucidatura a 36 posizioni,Maschera per lucidatura del connettore in fibra di acciaio inossidabile,Dispositivo di lucidatura FC UPC ad alta efficienza |
||
Descrizione del prodotto
- Dispositivi per la trasmissione di energia elettrica
- Facile cambio di giug con funzionamento semplice e flessibile
- Alta efficienza: lucida fino a 24, 32 o 36 connettori per ciclo
- Il rendimento del primo passaggio per la qualità della faccia finale raggiunge il 98% ∼100%
- Struttura IPC con compressione indipendente per ciascun connettore
- Tasso di superamento con interferenze ≥98% (100% tipico, secondo le norme IEC)
- Perdita di ritorno del PC ≥ 55 dB, perdita di inserimento ≤ 0,20 dB (tipica)
- Gli accessori sostituibili estendono notevolmente la durata di vita

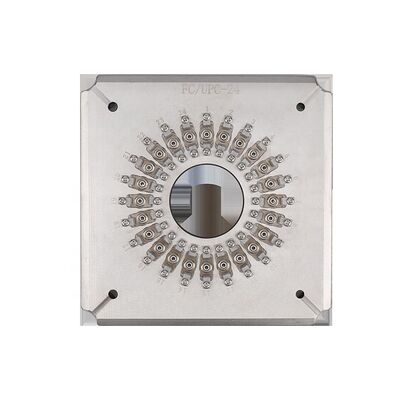

| Modello | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marchio | CLX | CLX | CLX |
| Tipo di connettore | FC PC | FC PC | FC PC |
| Figura finale | PC | PC | PC |
| Diametro della ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacità | 24 posizioni | 32 posizioni | 36 posizioni |
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Risultato di perdita | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Applicazione | Connettori FC PC montati per la lucidatura | ||
| Materiale | Acciaio inossidabile | ||
| Dimensione (L*W*H) | 174* 174*26 mm | ||
| Peso netto / peso lordo | 10,5 kg / 2,0 kg | ||
| Macchine adatte | Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e simili | ||
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Risultato di perdita | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametro | Criterio UPC | Criterio APC |
|---|---|---|
| Raggio di curvatura | 5-25 mm | 5-12 mm |
| Offset dell' apice | 0-50 μm | 0-50 μm |
| Altezza della fibra | -100~+50 μm | -100~+50 μm |
| Angolo | n/a | 80,00+/-0,50° |
Punti salienti del prodotto
La maschera di lucidatura FC/UPC ad alta stabilità lucida 36 connettori per ciclo con una resa al primo passaggio del 98-100%. Realizzato in acciaio inossidabile temprato per una maggiore durata. Dispone di parti sostituibili, garanzia di 1 anno e opzioni personalizzate.
