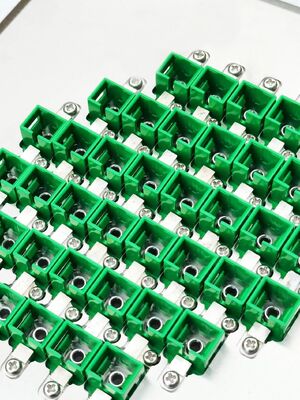

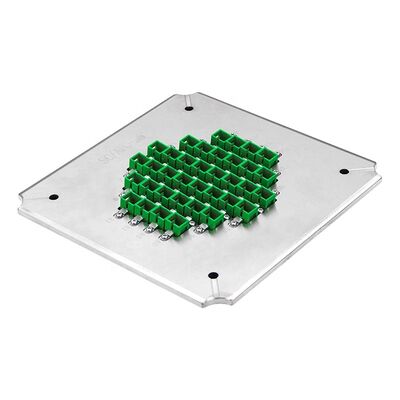

36 Posizioni Fibra ottica lucidante con acciaio inossidabile indurito S2316 per APC Perdita di ritorno ≥ 60dB
Product Details
| Tipo: | Fibra ottica di lucidatura Jig | materiale: | Acciaio inossidabile indurito2316 |
|---|---|---|---|
| Tipo di connettore: | connettore dello Sc APC | Misurare: | 174*174*26mm |
| Diametro della ferrule: | 2.50mm | Peso netto: | 1,5 chilogrammi |
| Peso lordo: | 2,0 CHILOGRAMMI | No. di fibra: | 36 posizioni |
| Perdita di inserzione: | ≤0.20db | Perdita di ritorno: | ≥ 60 dB (APC) |
| Fine-fronte: | APC | Capacità: | 36 posizioni |
| Raggio di curvatura: | 5-12 mm | Offset dell'apice: | 0-50μm |
| Altezza della fibra: | -100~+50μm | ||
| Evidenziare |
Dispositivo di lucidatura a 36 posizioni,Maschera per lucidatura a fibra ottica in acciaio inossidabile temprato S2316,Piastra di lucidatura fibra APC Return Loss ≥ 60 dB |
||
Product Description
Fabbricazione in acciaio indurito S2316 per una durata di vita prolungata, compatibile con SC, FC, ST,Tipo di connettore LC e personalizzabile in base alle esigenze del cliente.

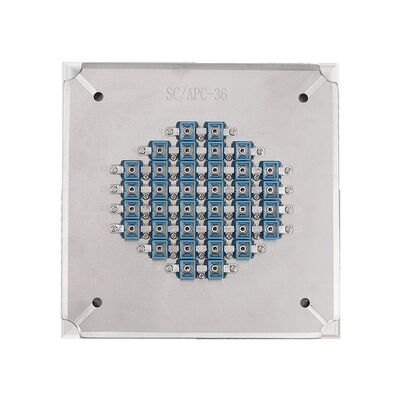

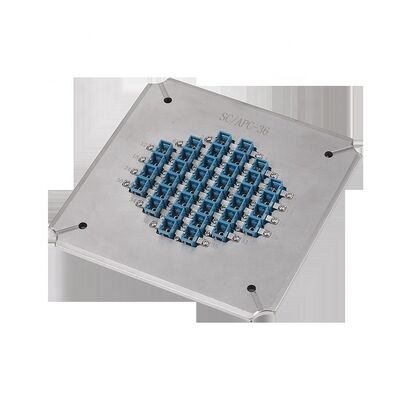

- Disegnati per connettori SC/APC con meccanismo di cambio di giug facile
- Alta efficienza: lucida fino a 36 connettori per ciclo
- Il rendimento del primo passaggio per la qualità della faccia finale raggiunge il 98-100%
- Struttura IPC con compressione indipendente per ciascun connettore
- Perdita di ritorno APC ≥ 60 dB, perdita di inserimento ≤ 0,20 dB (tipica)
- Accessori sostituibili per una durata di vita prolungata
| Modello | SC-UPC-24 | SC-APC-26 | SC-APC-36 |
|---|---|---|---|
| Marchio | CLX | CLX | CLX |
| Tipo di connettore | SC UPC | SC APC | SC APC |
| Figura finale | UPC | APC | APC |
| Diametro della ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacità | 24 posizioni | 26 posizioni | 36 posizioni |
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Risultato di perdita | ≥ 50 dB (UPC) | ≥ 60 dB (APC) | ≥ 60 dB (APC) |
| Materiale | Acciaio S136 | ||
| Dimensione (L*W*H) | 174* 174*26 mm | ||
| Peso | 10,5 kg netti / 2,0 kg lordi | ||
| Macchine adatte | Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e simili | ||
Disponibile in 24, 32 e 36 configurazioni di posizione per connettori FC/PC con gli stessi standard di costruzione e prestazioni di alta qualità.
| Modello | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Tipo di connettore | FC PC | FC PC | FC PC |
| Figura finale | PC | PC | PC |
| Risultato di perdita | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
Polito finale di alta qualità senza macchie bianche o graffi, bordi di fibra chiaramente visibili.
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Risultato di perdita | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametro | Criterio UPC | Criterio APC |
|---|---|---|
| Raggio di curvatura | 5-25 mm | 5-12 mm |
| Offset dell' apice | 0-50 μm | 0-50 μm |
| Altezza della fibra | -100~+50 μm | -100~+50 μm |
| Angolo | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. è stata fondata nel 2010 come azienda di apparecchiature di comunicazione ottica che integra ricerca e sviluppo, produzione,Servizio post-vendita e servizi tecnici.
Product Highlights
La maschera di lucidatura SC APC ad alta efficienza lucida 36 connettori per ciclo. Presenta acciaio S2316 temprato per una maggiore durata, struttura IPC per una resa superiore al 98% e raggiunge una perdita di ritorno ≥ 60 dB e una perdita di inserzione ≤ 0,20 dB. 1 anno di garanzia.
