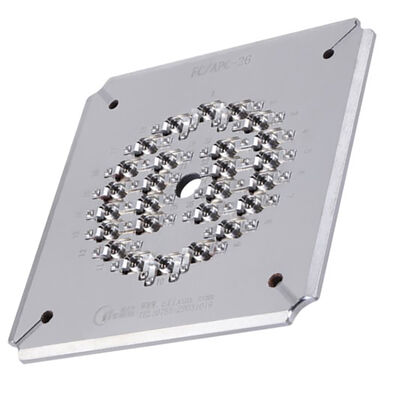

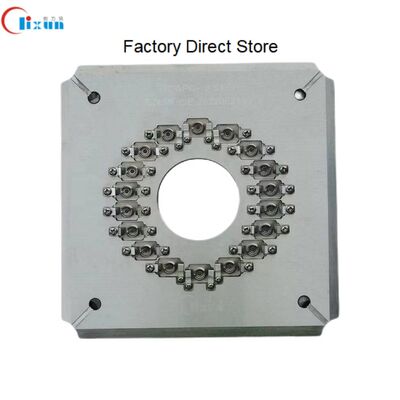

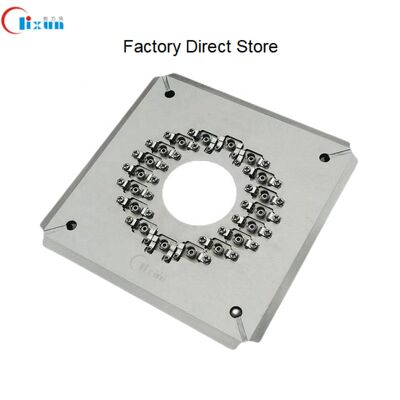

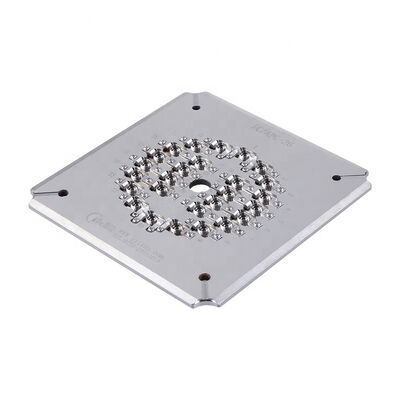

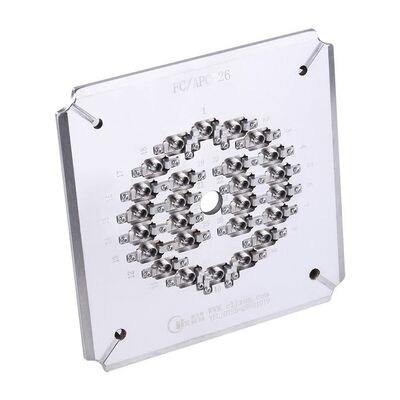

Acciaio inossidabile 26 Port FC APC Fitture di lucidatura per la lucidatura in fibra ottica ad alta efficienza Jig
Product Details
| Peso netto: | 1,3 kg | Dimensioni: | 174*174*26mm |
|---|---|---|---|
| Materiali: | Acciaio inossidabile | Tipo di connettore: | Connettore FC-APC |
| Peso lordo: | 1,5 kg | Dimensioni della confezione: | 220*220*100 mm |
| No. di fibra: | 26 | Diametro della ferrule: | 2,5 mm |
| Capacità: | 26 posizioni | Perdita di inserzione: | ≤0.20db |
| Perdita di ritorno: | ≥60 dB (PC) | Raggio di curvatura: | 5-12 mm |
| Offset dell'apice: | 0-50μm | Altezza della fibra: | -100~+50μm |
| Angolo: | 8,00+/-0,50° | ||
| Evidenziare |
Dispositivo di lucidatura dell'acciaio inossidabile,Maschera di lucidatura APC FC a 26 porte,Maschera di lucidatura in fibra ottica ad alta efficienza |
||
Product Description
- con una capacità di accensione superiore a 50 W
- Sostituzione facile con funzionamento semplice e flessibile
- Alta efficienza: lucidare 18, 26 o 36 connettori per ciclo
- Il rendimento del primo passaggio per la qualità della superficie finale raggiunge il 98% 100%
- Struttura IPC con compressione indipendente per ciascun connettore
- Tasso di superamento con interferenze ≥98% (in genere 100% secondo le norme CEI)
- Perdita di ritorno APC ≥ 60 dB, perdita di inserimento ≤ 0,20 dB (tipica)
- Gli accessori sostituibili estendono notevolmente la durata di vita
| Modello | FC-APC-18 | FC-APC-26 | FC-APC-36 |
|---|---|---|---|
| Marchio | CLX | CLX | CLX |
| Tipo di connettore | FC APC | FC APC | FC APC |
| Figura finale | APC | APC | APC |
| Diametro della ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacità | 18 posizioni | 26 posizioni | 36 posizioni |
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Risultato di perdita | ≥ 60 dB (PC) | ≥ 60 dB (PC) | ≥ 60 dB (PC) |
| Applicazione | Connettori FC APC montati per la lucidatura | ||
| Materiale | Acciaio inossidabile | ||
| Dimensione (L*W*H) | 174* 174*26 mm | ||
| Peso netto / peso lordo | 10,5 kg / 2,0 kg | ||
| Macchine adatte | Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e simili | ||
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Risultato di perdita | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametro | Criterio UPC | Criterio APC |
|---|---|---|
| Raggio di curvatura | 5-25 mm | 5-12 mm |
| Offset dell' apice | 0-50 μm | 0-50 μm |
| Altezza della fibra | -100~+50 μm | -100~+50 μm |
| Angolo | n/a | 80,00+/-0,50° |
Product Highlights
Maschera di lucidatura FC APC a 26 porte con struttura in acciaio inossidabile. Il design ad alta efficienza lucida fino a 26 connettori per ciclo con una resa al primo passaggio del 98-100%. Presenta componenti sostituibili, perdita di ritorno ≥ 60 dB e garanzia di 1 anno. Opzioni personalizzate disponibili.
