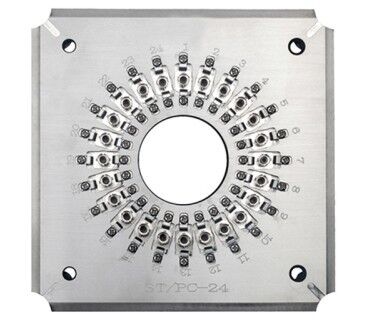

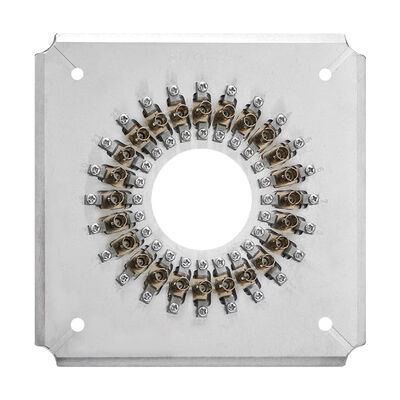

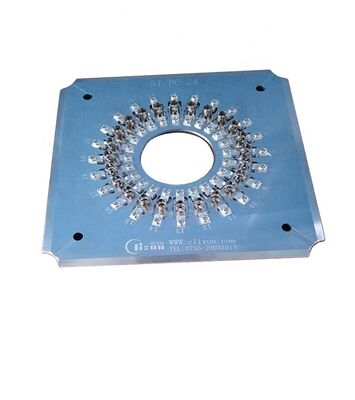

Fabbricazione per la lucidatura in fibra di acciaio inossidabile indurito S136 per connettori ST con 24 connettori in un ciclo e perdita di inserimento ≤ 0,20 dB
Dettagli del prodotto
| Tipo: | Macchina a fibra ottica di produzione | Peso netto: | 1,2 kg |
|---|---|---|---|
| materiale: | Acciaio inossidabile temprato s136 | Dimensioni: | 174 mmx174 mmx26 mm |
| Perdita di inserzione: | ≤0.20db | Perdita di ritorno: | ≥55dB (PC) |
| No. di fibra: | 24 | Tipo di connettore: | ST PC |
| Fine-fronte: | computer | Diametro della ferrule: | 2,5 mm |
| Capacità: | 24 posizioni | Raggio di curvatura: | 5-25 mm |
| Offset dell'apice: | 0-50μm | Altezza della fibra: | -100~+50μm |
| Angolo: | 8,00+/-0,50° | ||
| Evidenziare |
Dispositivo per lucidatura fibra in acciaio inossidabile temprato S136,24 connettori in un dispositivo di lucidatura della fibra a ciclo unico,Perdita di inserzione ≤0 |
||
Descrizione del prodotto
- Disegnati appositamente per connettori ST/PC con facile cambio di giug
- Alta efficienza: lucida fino a 24, 32 o 36 connettori per ciclo
- Il rendimento del primo passaggio per la qualità della faccia finale raggiunge il 98-100%
- Struttura IPC con compressione indipendente per ciascun connettore
- Performance eccellente: perdita di ritorno APC ≥ 60 dB, perdita di ritorno UPC ≥ 55 dB
- Gli accessori sostituibili estendono notevolmente la durata di vita
- Personalizzabile per connettori SC, FC, ST, LC in base alle esigenze del cliente
| Modello | ST-PC-24 | ST-PC-32 | ST-PC-36 |
|---|---|---|---|
| Marchio | CLX | CLX | CLX |
| Tipo di connettore | ST PC | ST PC | ST PC |
| Figura finale | PC | PC | PC |
| Diametro della ferrule | 2.5 mm | 2.5 mm | 2.5 mm |
| Capacità | 24 posizioni | 32 posizioni | 36 posizioni |
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Risultato di perdita | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Applicazione | Connettori ST PC montati per la lucidatura | ||
| Materiale | Acciaio inossidabile | ||
| Dimensione (L*W*H) | 174* 174*26 mm | ||
| Peso netto / peso lordo | 10,3 kg / 1,5 kg | ||
| Macchine adatte | Macchine per la lucidatura CLX-02E, macchine per la lucidatura Seikoh Giken SFP-550 e simili | ||
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Risultato di perdita | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametri | Criterio UPC | Criterio APC |
|---|---|---|
| Raggio di curvatura | 5-25 mm | 5-12 mm |
| Offset dell' apice | 0-50 μm | 0-50 μm |
| Altezza della fibra | -100~+50 μm | -100~+50 μm |
| Angolo | n/a | 80,00+/-0,50° |
Punti salienti del prodotto
L'apparecchio per lucidatura fibra ST lucida fino a 24 connettori per ciclo con perdita di inserzione ≤ 0,20 dB e perdita di ritorno ≥ 55 dB. Realizzato in acciaio S136 temprato per una maggiore durata. Personalizzabile per connettori SC/FC/LC. Garanzia di 2 anni.
