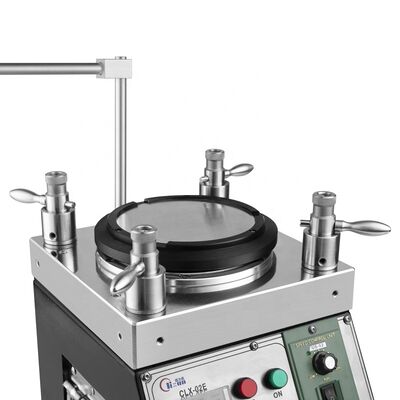

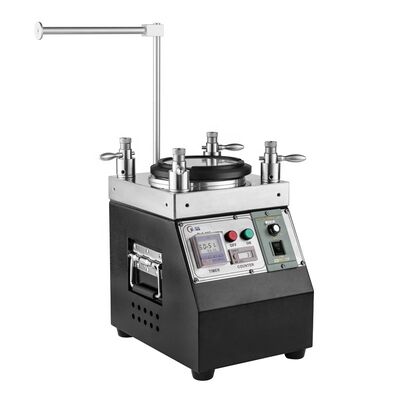

Macchina per la lucidatura in fibra ottica ad alta precisione con 48 pezzi MU/LC e 36 pezzi SC/FC/ST Capacità per il 98% del rendimento del primo passaggio
Dettagli del prodotto
| Fonte di energia: | CA 100-240 V | Tipo di connettore: | SC/FC/ST/LC/SMA905/MPO |
|---|---|---|---|
| Energia elettrica: | 126w | Gamma di frequenza: | 50Hz/60Hz |
| Dimensioni della macchina: | 330 mmx290 mmx22 mm | Peso netto: | 28 kg |
| Temperatura di lavoro: | 10 ~ 40 gradi Celsius | umidità relativa: | 15%~85% |
| Perdita di inserzione: | ≤0,20 dB (tipico) | Perdita di ritorno: | PC(UPC) ≥55 dB, APC ≥60 dB |
| Diametro esterno piastra di rotazione: | 127 millimetri (5 pollici) | Velocità di rotazione: | 140 giri/min |
| Salto in altezza: | < 10="" um=""> | Configurazione della pressione: | 21 ~ 36 N/cm2 |
| Livello di rumore: | < 50="" dB=""> | ||
| Evidenziare |
48 Pcs MU/LC Capacità Fibra ottica lucidatrice,36 Pcs SC/FC/ST Capacità Patch Cord Polishing Machine,Polizzatore per connettori in fibra di primo passaggio al 98% |
||
Descrizione del prodotto
- Apparecchi di lucidatura in fibra ottica ad alta precisione

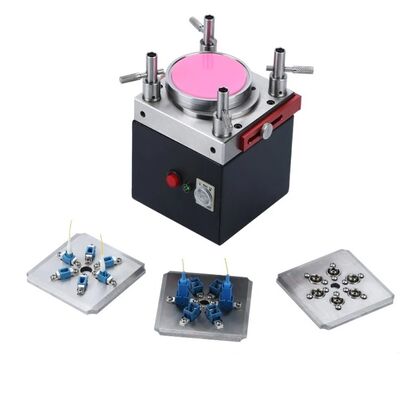

- Dispositivi di lucidatura a cambio rapido per un funzionamento efficiente
- Tracce di lucidatura in orbita planetaria con velocità di rotazione regolabile (standard 140 RPM)
- Capacità massima: 48 pezzi per i connettori MU/LC, 36 pezzi per i connettori SC/FC/ST
- Eficienza elevata con tasso di rendimento del 98%-100% per il primo passaggio
- Struttura IPC con compressione indipendente per ciascun connettore
- La costruzione in acciaio inossidabile di alta qualità garantisce precisione e durata
- Progettato per una durata di funzionamento di 8-10 anni

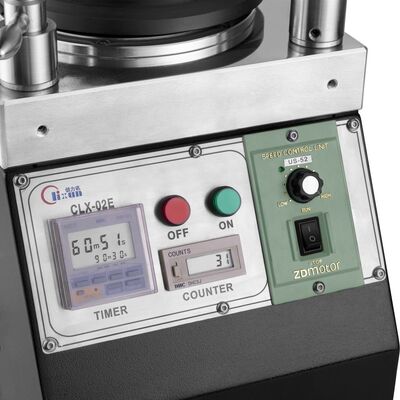

| Tipo di macchina | CLX-02E |
| Dimensioni della macchina | 240 mm × 240 mm × 260 mm (L×W×H) |
| Peso netto | 28 kg |
| Input di potenza | 110-230VAC 50Hz/60Hz |
| Energia elettrica | 126W |
| Umidità relativa | 15%-85% |
| Temperatura di funzionamento | 8°C-45°C |
| Diametro della piastra di rotazione | 127 mm (5 pollici) |
| Impostazioni orarie | 99 min 99 sec massimo |
| Velocità di rotazione | 140 giri al minuto |
| Altezza di salto della piastra | < 10 μm |
| Configurazione della pressione | 21-36 N/cm2 |
| Livello di rumore | < 50 dB |
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Risultato di perdita | ≥ 55 dB | ≥ 55 dB | ≥ 30 dB |
| Parametro | Criterio UPC | Criterio APC |
|---|---|---|
| Raggio di curvatura | 5-25 mm | 5-12 mm |
| Offset dell' apice | 0-50 μm | 0-50 μm |
| Altezza della fibra | -100~+50 μm | -100~+50 μm |
| Angolo | n/a | 80,00+/-0,50° |
Punti salienti del prodotto
La lucidatrice per fibra ottica CLX-02E ad alta precisione offre un'eccezionale qualità delle superfici terminali con una perdita di inserzione ≤0,20 dB e una perdita di ritorno ≥55 dB. Elabora connettori SC/FC/ST/LC/SMA905/MPO con una resa al primo passaggio del 98-100%. Presenta la tecnologia del supporto IPC, velocità regolabile e struttura durevole in acciaio inossidabile per la produzione di massa.
