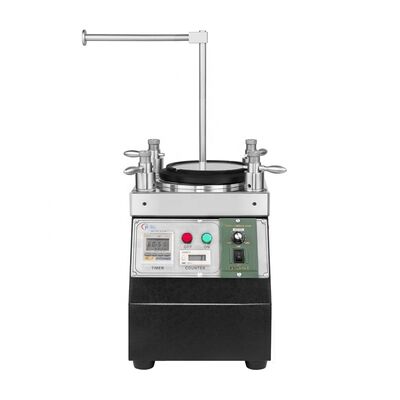

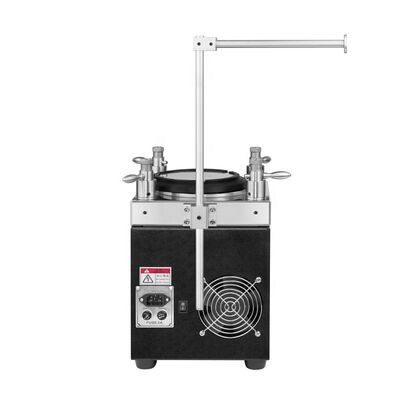

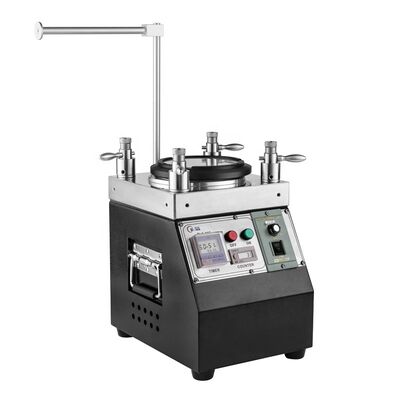

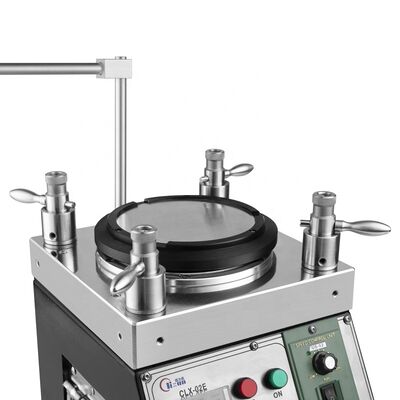

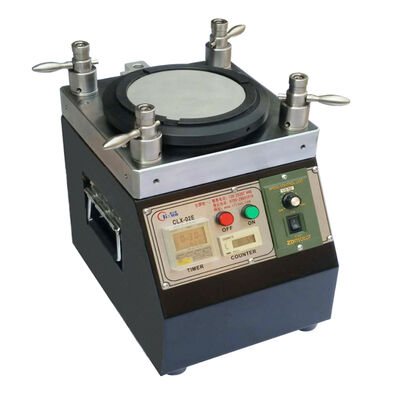

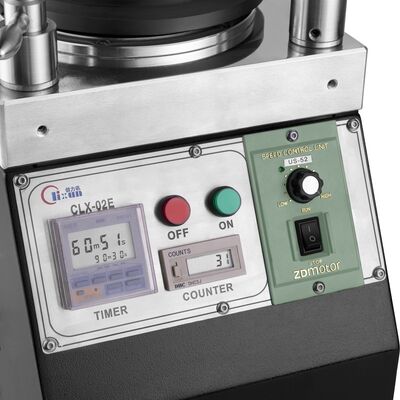

Macchina di lucidatura in fibra ottica ad alta precisione con 48 pezzi di capacità MU/LC e 98% di rendimento di primo passaggio velocità regolabile 140 giri/min
Dettagli del prodotto
| Dimensioni della macchina: | L 240 (mm) x L 240 (mm) x A 260 (mm) | Ingresso alimentazione: | 110~230 VAC 50Hz/60Hz |
|---|---|---|---|
| Energia elettrica: | 126 W | Peso: | 28 kg |
| Dimensione di lucidatura del piatto: | 127mm | Velocità di rotazione: | 0-150 giri / min |
| Temperatura di lavoro: | 10 ~ 40 gradi Celsius | umidità relativa: | 15%~85% |
| Impostazioni temporali: | 99 min 99 sec (Max) | Velocità per la rotazione della piastra: | 140 giri/min |
| Altezza del salto della placca: | < 10="" um=""> | Configurazione della pressione: | 21 ~ 36 N/cm2 |
| Livello di rumore: | Meno di 50dB | Perdita di inserzione: | ≤0,20 dB (tipico) |
| Perdita di ritorno: | ≥55dB (PC/UPC), ≥60dB (APC) | ||
| Evidenziare |
48 Pcs MU/LC Capacità Fibra ottica lucidatrice,Macchina per cavi patch con resa al primo passaggio del 98%.,Macchina per la produzione di cavi patch in fibra a velocità regolabile da 140 giri/min |
||
Descrizione del prodotto
- Attrezzature di lucidatura in fibra ottica ad alta precisione conformi alle norme GR-326
- Dispositivi di lucidatura a cambio rapido per un funzionamento efficiente
- movimento di lucidatura dell'orbita planetaria con velocità di rotazione regolabile (140 RPM)
- Alta capacità: 48 pezzi per i connettori MU/LC, 36 pezzi per i connettori SC/FC/ST
- 98-100% di rendimento di primo passaggio per la qualità della superficie finale
- Struttura IPC con compressione indipendente per ciascun connettore
- Performance eccellente: perdita di ritorno APC ≥ 60 dB, perdita di ritorno PC/UPC ≥ 55 dB
- Costruzione in acciaio inossidabile di alta qualità per una durata di 8-10 anni
| Parametro | Specificità |
|---|---|
| Tipo di macchina | CLX-02E |
| Dimensione della macchina | 240 mm × 240 mm × 260 mm |
| Peso netto | 28 kg |
| Input di potenza | 110-230VAC 50Hz/60Hz |
| Energia elettrica | 126W |
| Umidità relativa | 15%-85% |
| Temperatura di lavoro | 8°C-45°C |
| Superdose della targa di rotazione. | 127 mm (5 pollici) |
| Impostazioni orarie | 99 min 99 sec massimo |
| Velocità di rotazione | 140 giri al minuto |
| Configurazione della pressione | 21-36 N/cm2 |
| Livello di rumore | < 50 dB |
| Tipo di connettore | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Perdita di inserimento | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Risultato di perdita | ≥ 55 dB | ≥ 55 dB | ≥ 30 dB |
| Parametro | Criterio UPC | Criterio APC |
|---|---|---|
| Raggio di curvatura | 5-25 mm | 5-12 mm |
| Offset dell' apice | 0-50 μm | 0-50 μm |
| Altezza della fibra | -100~+50 μm | -100~+50 μm |
| Angolo | n/a | 80,00+/-0,50° |
Punti salienti del prodotto
Lucidatrice a fibra ottica ad alta precisione per la produzione di massa. Raggiunge una resa al primo passaggio del 98-100%, elabora connettori LC/SC/ST/FC. Dispone di velocità regolabile, tecnologia di supporto IPC e garanzia di 2 anni. Garantisce una bassa perdita di inserzione e un'elevata perdita di ritorno secondo gli standard IEC.
