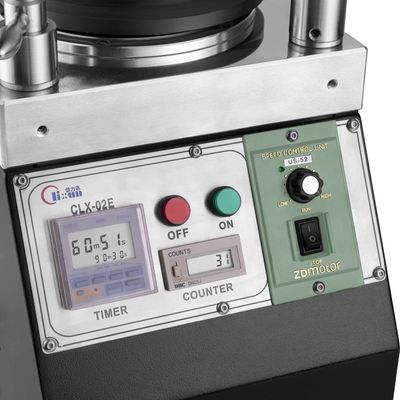

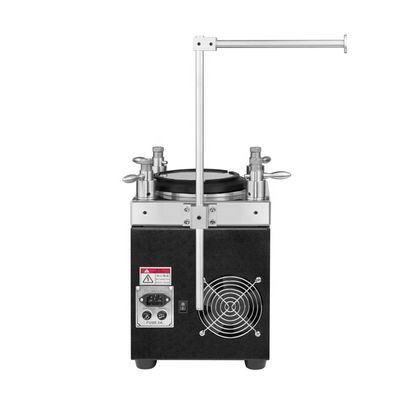

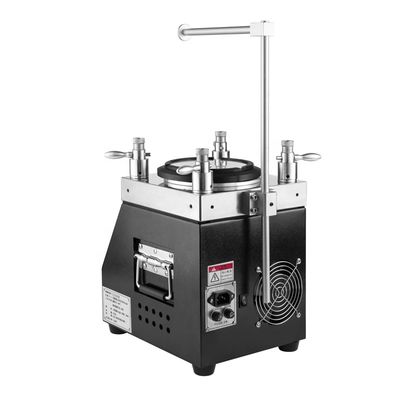

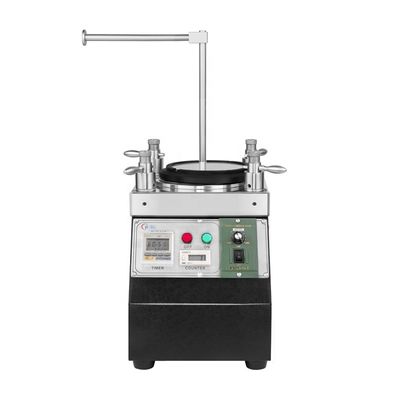

Fabbrica Macchina di rettifica del cavo di fibra ottica Macchina di lucidatura della ferrule di fibra ottica
Questa macchina per la lucidatura in fibra ottica si basa su standard internazionali universali e esperienze pratiche di lungo periodo.Superano i requisiti per la geometria della faccia finale del GR-326 e si adattano alla compressione a quattro angoli con il nuovo ILa macchina mantiene risultati costanti sia per la lucidatura di 1 che di 24 connettori, con installazione stabile e dimensioni compatte.Disegnati per la produzione in serie, può elaborare eccellenti finiture di connettori di tipo LC, SC, ST, FC, MTRJ, E2000 e altri tipi, compresa la lucidatura angolare.
Caratteristiche chiave
- Apparecchi di lucidatura in fibra ottica ad alta precisione
- Altri apparecchi per la lavorazione del ferro
- Tracce di lucidatura per orbita planetaria con velocità di rotazione regolabile (in genere 140 giri al minuto)
- Capacità massima di lucidatura: 48 pezzi per i connettori MU/LC, 36 pezzi per i connettori SC/FC/ST
- Alta efficienza con un rendimento di primo passaggio per la qualità della superficie finale che raggiunge il 98%-100%
- apparecchio di lucidatura della struttura IPC con compressione indipendente per ciascun connettore
- Tasso di superamento 3D ≥98% (in genere 100% secondo gli standard IEC)
- Perdita di ritorno: APC ≥60dB, PC ((UPC) ≥55dB
- Perdita di inserimento ≤ 0,20 dB (tipico)
- Costruzione in acciaio inossidabile di alta qualità con trattamento termico per la precisione e la durata
- Eccellente stabilità con durata di 8-10 anni
Specifiche tecniche
| Parametro |
Valore |
| Tipo di macchina |
CLX-02E |
| Dimensione della macchina |
290 mm ((L) × 220 mm ((W) × 340 mm ((H) |
| Peso netto |
28 kg |
| Input di potenza |
110-120VAC / 220-230VAC 50Hz/60Hz |
| Energia elettrica |
126 W |
| Umidità relativa |
15%-85% |
| Temperatura di lavoro |
8°C-45°C |
| O.D. della piastra di rotazione |
127,5 mm |
| Impostazioni orarie |
99 min 99 sec (Max) |
| Velocità della piastra di rotazione |
140 giri/min |
| Altezza del salto in piastra |
< 10 μm |
| Livello di rumore |
< 50 dB |
Performance di lucidatura
Risultati dell'ispezione della faccia finale della fibra
Polito finale di alta qualità senza macchie bianche o graffi, bordi di fibra chiaramente visibili.
Risultati delle prove IL/RL
| Tipo di connettore |
SM/UPC |
SM/APC |
MM/UPC |
| Perdita di inserimento |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,30 dB |
| Risultato di perdita |
≥ 55 dB |
≥ 60 dB |
≥ 30 dB |
Risultati dei test di geometria
| Parametro |
Criterio UPC |
Criterio APC |
| Raggio di curvatura |
5-25 mm |
5-12 mm |
| Offset dell' apice |
0-50 μm |
0-50 μm |
| Altezza della fibra |
-100~+50 μm |
-100~+50 μm |
| Angolo |
n/a |
80,00±0,50° |
Sulla nostra azienda
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. è stata fondata nel 2010 come società di apparecchiature di comunicazione ottica che integra ricerca e sviluppo, produzione,Servizio post-vendita e servizi tecniciForniamo non solo prodotti di alta qualità e un eccellente servizio post-vendita,ma anche un supporto tecnico gratuito ai nostri clienti con soluzioni per i problemi tecnici incontrati nella produzione di patch cord in fibra ottica.
Informazioni relative alla spedizione
In genere usiamo DHL, FedEx, UPS, EMS, TNT o trasporto marittimo. Puoi fornire il tuo conto di corriere e ti aiuteremo a selezionare il metodo di spedizione più conveniente in base alla quantità.
Domande frequenti
Lei è una fabbrica o un commerciante?
Siamo una fabbrica.
Qual è il vostro MOQ?
La quantità minima di ordine è di 1 pezzo.
Fornisce dei servizi di campionamento?
Sì, forniamo campioni.
Come mi consegnerete?
La spedizione richiede 4-6 giorni tramite DHL o FedEx, con possibile estensione in base alla quantità dell'ordine.
Come paghiamo?
Accettiamo prenotazioni anticipate o metodi di pagamento multipli tra cui T/T e T/L.
Quanto dura la garanzia del vostro prodotto?
Dopo la garanzia, continuiamo a fornire gli accessori al costo.
Fornisce servizi personalizzati?
Sì, forniamo personalizzazione in base alle esigenze del cliente.
