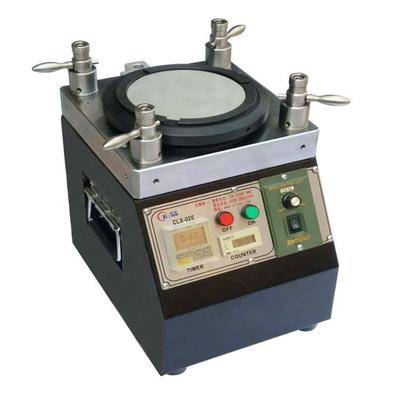

Macchina per la fabbricazione di cavi patch in fibra ottica CLX02E - Lucidatrice per fibra ottica a 4 angoli
La lucidatrice per fibra ottica si basa sugli standard universali internazionali e sulla pluriennale esperienza pratica. Supera i requisiti per la geometria della faccia terminale GR-326 e si adatta alla compressione a quattro angoli con la nuova tecnologia del supporto I.P.C., ottenendo i migliori risultati del settore. Questa macchina non presenta variabilità nei risultati quando si lucidano 1 o 24 connettori, un'installazione stabile della dima e dimensioni compatte. Progettata per le esigenze della produzione di massa, può elaborare eccellenti facce terminali dei connettori per connettori LC, SC, ST, FC, MTRJ, E2000, inclusa la lucidatura angolare.
Caratteristiche principali
Apparecchiatura di lucidatura per fibra ottica di alta precisione
Dime di lucidatura a cambio rapido per un funzionamento efficiente
Percorsi di lucidatura a orbita planetaria con velocità di rotazione regolabile (tipicamente 140RPM)
Alta capacità: 48 pezzi per connettori MU/LC, 36 pezzi per SC/FC/ST
La resa al primo passaggio per la qualità della faccia terminale raggiunge il 98%~100%
Dispositivo di fissaggio per lucidatura della fibra con struttura IPC con compressione indipendente per ogni connettore
Tasso di superamento 3D ≥98% (100% tipico, secondo gli standard IEC)
Prestazioni eccellenti: perdita di ritorno APC ≥60dB, perdita di ritorno PC(UPC) ≥55dB, perdita di inserzione ≤0,20dB (tipica)
Costruzione in acciaio inossidabile di alta qualità con trattamento termico per precisione e durata
Eccellente stabilità con una durata di 8-10 anni
Specifiche tecniche
| Tipo di macchina |
CLX-02E |
| Dimensioni della macchina |
L 240mm × L 240mm × A 260mm |
| Peso netto |
28 kg |
| Ingresso alimentazione |
110~230 V CA 50 Hz/60 Hz |
| Potenza elettrica |
126w |
| Umidità relativa |
15%~85% |
| Temperatura di lavoro |
8℃~45℃ |
| O.D. della piastra di rotazione |
127 mm (5 pollici) |
| Impostazioni del tempo |
99 min 99 sec (Max) |
| Velocità per la piastra di rotazione |
140 giri/min |
| Altezza del salto della piastra |
< 10 um |
| Configurazione della pressione |
21 ~ 36 N/cm² |
| Livello di rumore |
< 50 dB |
Prestazioni di lucidatura

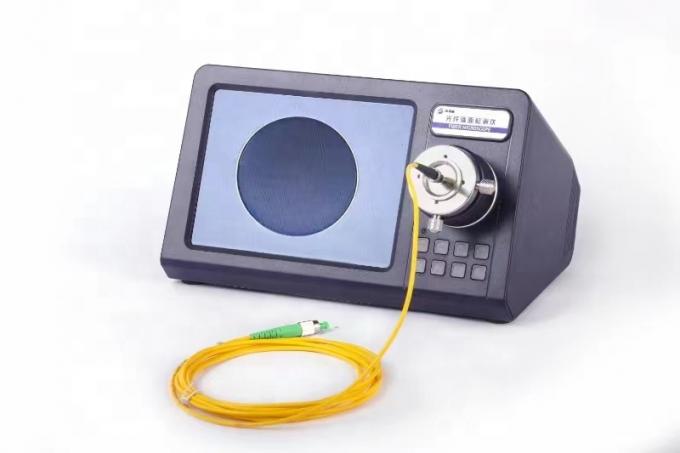

Risultati dell'ispezione della faccia terminale della fibra
Lucidatura della faccia terminale di alta qualità senza macchie bianche o graffi, bordi della fibra chiaramente visibili.
Risultati dei test IL/RL
| Tipo di connettore |
SM/UPC |
SM/APC |
MM/UPC |
| Perdita di inserzione |
≤0,20dB |
≤0,20dB |
≤0,50dB |
| Perdita di ritorno |
≥55dB |
≥55dB |
≥30dB |
Risultati dei test di geometria
| Parametri |
Criterio UPC |
Criterio APC |
| Raggio di curvatura |
5-25 mm |
5-12 mm |
| Offset apice |
0-50μm |
0-50μm |
| Altezza della fibra |
-100~+50μm |
-100~+50μm |
| Angolo |
n/a |
8,00+/-0,50° |
Domande frequenti
Sei una fabbrica o un commerciante?
Siamo una fabbrica.
Qual è il tuo MOQ?
La quantità minima d'ordine è di 1 pezzo.
Fornisci servizi di esempio?
Sì, forniamo campioni.
Come mi spedirai?
Spediamo tramite DHL o FedEx in 4-6 giorni (può variare in base alla quantità dell'ordine).
Come paghiamo?
Accettiamo prenotazioni anticipate o più metodi di pagamento, tra cui T/T e T/L.
Quanto dura la garanzia del tuo prodotto?
1 anno di garanzia (riparazioni gratuite ad eccezione dei materiali di consumo). Dopo la garanzia, forniamo pezzi di ricambio basati sui costi.
Fornisci servizi personalizzati?
Sì, forniamo personalizzazione in base alle esigenze del cliente.
Informazioni su Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Fondata nel 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. è un'azienda di apparecchiature per comunicazioni ottiche che integra ricerca e sviluppo, produzione, servizio post-vendita e servizi tecnici. Non solo vendiamo prodotti di alta qualità con un buon servizio post-vendita, ma forniamo anche supporto tecnico gratuito e soluzioni per i problemi tecnici riscontrati nella produzione di connettori in fibra ottica.
