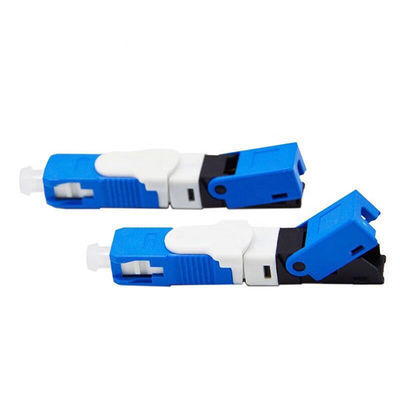

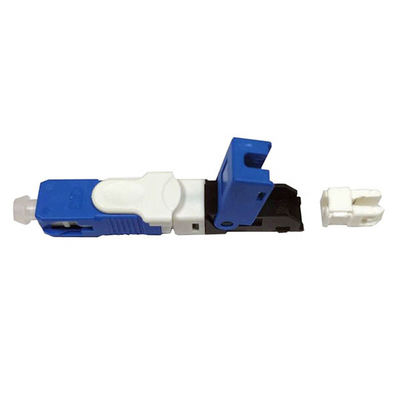

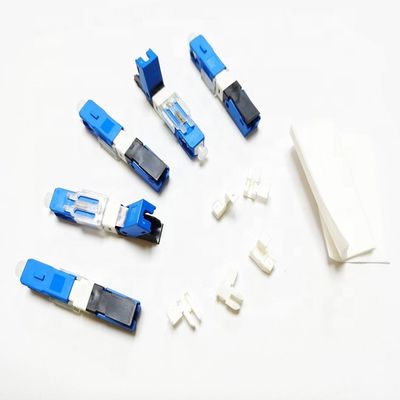

I connettori di fibra ottica di plastica di FTTH, 2*3mm rapidi collegano i connettori a fibra ottica
Dettagli del prodotto
| Nome di prodotto: | Connettore veloce a fibra ottica dello Sc UPC | Colore: | Blu |
|---|---|---|---|
| Applicazione: | Rete di FTTH FTTB FTTX | Attenuazione di riflessione: | ≥50dB |
| Perdita di inserzione: | ≤ 0.3dB | ||
| Evidenziare |
connettori di fibra ottica di plastica di 2*3mm,2*3mm rapidi collegano i connettori a fibra ottica,rapidamente colleghi i connettori a fibra ottica |
||
Descrizione del prodotto
Connettore rapido della fibra veloce del connettore dello Sc UPC di ESC250D
Descrizione di prodotto
Il connettore veloce (connettore dell'Assemblea di campo o connettore della fibra terminato campo, rapidamente connettore della fibra dell'assemblea) è un connettore di fibra ottica montabile sul posto rivoluzionario che non richiede epossidico e lucidatura. La progettazione unica del corpo brevettato della giuntura meccanica incorpora un troncone fabbrica-montato della fibra e un puntale ceramico pre-lucidato. Facendo uso di questa assemblea in loco
connettore ottico, è possibile migliorare la flessibilità di progettazione fissante ottica come pure riducendo il tempo richiesto per il termine della fibra. Le serie veloci del connettore sono già una soluzione popolare per collegamenti ottici dentro le costruzioni ed i pavimenti per le applicazioni del CCTV di LAN& e FTTH.
Specificazione
| Nome | Specificazione |
| Tipo della fibra | Singolo modo o multi modo |
| Applicabile per | FTTH dell'interno o all'aperto |
| Diametro del cavo | 2*3mm |
| Diametro del centro di Cermic | 2.499±0.002mm |
| Concentricità del centro ceramico | ≤0.5um |
| Materiale delle parti di plastica | PBT (Principale-corpo); PEI (il centro interno); Cappuccio parapolvere (PE) |
| Materiale della primavera | 304 |
Fronte inserito dell'estremità
1. Metodo di ispezione del fronte dell'estremità della spina: prova dello strumento 100% di ispezione di conclusione 400#.
2. Mappa di schizzo regionale.
3. Requisito del fronte dell'estremità.
| Difetto di regione | Regione A (0~25um) |
Regione B (25~125um) |
Regione C (125~250um) |
| Graffio | Permetta un graffio non non più del centro della fibra e del width≤1um | Permetta due scratchs e il width≤2um | Permetta cinque scratchs e il ≤ 2um di larghezza |
| Macchiolina | Permetta una macchiolina non non più del centro della fibra e del diameter≤1um | Permetta due macchioline e il diameter≤2um | Permetta due macchioline e il ≤ 5um del diametro |
| Grembiule | Fra area B e area C, permetta il grembiule che larghezza dell'apertura più di meno di 5um; e la lunghezza del grembiule è meno di 30% del perimetro dell'estremità della fibra |
||
Fronte 3D dell'estremità del centro dell'inserzione
| PC | UPC | |
| Altezza della fibra (nanometro) | -100~+50 | -100~+50 |
| Curvatura di Radiusof (millimetri) | 5~12 | 10~25 |
| Contrappeso dell'apice (um) | ≤50 | |
| Errore di angolo (°) | ±0.3 | |
Lunghezza di taglio della fibra
Annesso uno, prova ambientale
| Progetto | Condizione di prova | Indicizzi | Proporzione del monitoraggio |
| Temperatura elevata | 85℃, 96H | ≤ 0.2dB di ΔIL | Monitoraggio casuale di WIP 5pcs |
| Bassa temperatura | -25℃, 96H | ≤ 0.2dB di ΔIL | |
| Ciclo | -25~+85℃, 3.5H/Cycle, ciclo 40times | ≤ 0.2dB di ΔIL | |
| Caldo ed umido | 110℃, 90%RH, 2 pressione atmosferica, 96H | ≤ 0.2dB di ΔIL | |
| Immersione | 43ºC, PH5.5, 168H | ≤ 0.2dB di ΔIL |
Annesso due, prova meccanica
| Progetto | Condizione di prova | Indicizzi | Proporzione del monitoraggio |
| per attaccare | 1.8m, tre assiali, 8 volte/assiali | ΔIL≤0.2dB | Monitoraggio casuale di WIP 5pc |
| Vibrazione | 10 a 50HZ, 45 volte /min, ampiezza 0.75mm, tre assiali. Ogni 30min assiale | ΔIL≤0.2dB | |
| Inverso | Macchina 20 di distanza a 28cm, + 180 gradi, 6s/periodi, 25 volte | ΔIL≤0.2dB | |
| di tensione | La distanza dalla spina è 20 - 28cm, 1min ed il carico è 50N |
ΔIL≤0.2dB |
